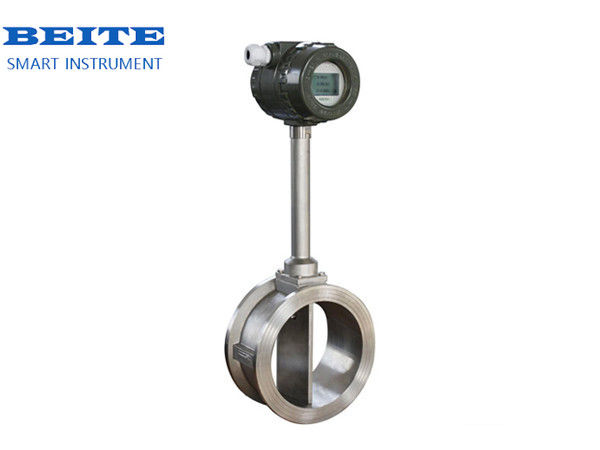

ওয়েফার টাইপ ভর্টেক্স ফ্লোম মিটার

 স্পেসিফিকেশন

1. পরিমাপ মাধ্যমঃ গ্যাস, তরল, বাষ্প;

2সংযোগ পদ্ধতিঃ ফ্ল্যাঞ্জ কার্ড-মাউন্ট, ফ্ল্যাঞ্জ টাইপ, প্লাগ ইন টাইপ;

3ক্যালিবার স্পেসিফিকেশনঃ ফ্ল্যাঞ্জ কার্ড মাউন্ট ক্যালিবার নির্বাচনঃ 25, 32, 50, 80, 100;

4. ফ্ল্যাঞ্জ সংযোগ ক্যালিবার নির্বাচনঃ 100, 150, 200;

5. প্রবাহের পরিসীমা (দেখুন প্রবাহের পরিসীমা টেবিল)

6. স্বাভাবিক পরিমাপ প্রবাহ হার পরিসীমাঃ রেনল্ডস সংখ্যা 1.5×104×4×106; গ্যাস 5×50m/s; তরল 0.5×7m/s;

7পরিমাপের নির্ভুলতাঃ স্তর ১.০ থেকে ১।5;

8. পরিমাপ মাধ্যমের তাপমাত্রাঃ স্বাভাবিক তাপমাত্রা 25°C ~ 100°C, উচ্চ তাপমাত্রা 25°C ~ 150°C - 25°C ~ 250°C;

9. আউটপুট সংকেতঃ পালস ভোল্টেজ আউটপুট সংকেত, উচ্চ স্তর 8 ~ 10V, নিম্ন স্তর 0.7 ~ 1.3V;

10. ইমপ্লাস ডিউটি চক্র প্রায় 50%, এবং ট্রান্সমিশন দূরত্ব 100m হয়;

11. পালস বর্তমান রিমোট ট্রান্সমিশন সংকেত 4 ¢ 20 mA, ট্রান্সমিশন দূরত্ব 1000m;

12. যন্ত্র ব্যবহারের পরিবেশ তাপমাত্রাঃ -২৫°C+৫৫°C আর্দ্রতাঃ ৫-৯০% RH৫০°C;

13. উপাদান স্টেইনলেস স্টীল, অ্যালুমিনিয়াম খাদ;

14. পাওয়ার সাপ্লাই DC24V বা লিথিয়াম ব্যাটারি 3.6V;

15. বিস্ফোরণ-প্রতিরোধী স্তরঃ স্বতন্ত্রভাবে নিরাপদ প্রকার iaIIbT3-T6, সুরক্ষা স্তর IP65।

পণ্যের বর্ণনা
ভর্টেক্স ফ্লোমিটারের ম্যানুয়ালে কীভাবে সঠিকভাবে এবং নিরাপদে পণ্যটি ব্যবহার করা যায় তা রেকর্ড করা হয়েছে। দয়া করে পড়ুন
ইনস্টলেশন এবং ডিবাগিং আগে এই ম্যানুয়াল সাবধানে যাতে যন্ত্র থেকে প্রতিরোধ
ক্ষতিগ্রস্ত বা তার সর্বোত্তম কর্মক্ষমতা সম্পাদন করতে অক্ষম এবং যন্ত্রের স্থিতিশীল অপারেশন নিশ্চিত। ধাপ 1: বাক্স পরিদর্শন খুলুন পড়তে হবে
12. উপকরণ সম্পূর্ণ কিনা তা দেখতে প্যাকিং তালিকা পরীক্ষা করুন।
পরিবহন;
3. পাওয়ার টেস্ট. যদি ব্যাটারি চালিত হয়,
মিটার।4. ইনস্টলেশন আনুষাঙ্গিক সম্পূর্ণ কিনা তা পরীক্ষা করুন এবং ইনস্টলেশনের জন্য প্রস্তুত করুন. ধাপ 2: ইনস্টলেশন পদক্ষেপ পড়ুন
1. একটি উপযুক্ত ইনস্টলেশন পরিবেশ চয়ন করুন।
-20-55°C, এবং পরিবেষ্টিত আর্দ্রতা 5%-90% এর মধ্যে থাকা উচিত।
পরিমাপের জন্য পরিবেশগত প্রয়োজনীয়তা;
2. পণ্য আনুষাঙ্গিক ঢালাই, যন্ত্রপাতি অনলাইন ঢালাই করা উচিত নয় (ফ্ল্যাঞ্জ clamping
যন্ত্র), অনলাইন ওয়েল্ডিং সেন্সর তাপ ক্ষতি হতে পারে;
3পাইপলাইনে কোন অবশিষ্ট ওয়েল্ডিং স্ল্যাগ নেই তা নিশ্চিত করার জন্য পাইপলাইনটি পরিষ্কার করুন;
4. যন্ত্রটি ইনস্টল করুন, যন্ত্রের দিক নির্দেশক চিহ্নের দিকে মনোযোগ দিন, পিছনে ফিরে যাওয়া নিষিদ্ধ করুন
ইনস্টলেশন, নিশ্চিত করুন যে সামনের এবং পিছনের সোজা পাইপ প্রয়োজনীয়তা পূরণ করে,নির্মাণ দেখুন
6.2 নম্বরে ইনস্ট্রুমেন্ট পাইপলাইনের প্রয়োজনীয়তা বিস্তারিতভাবে;
5. এয়ার হ্যামার বা ওয়াটার হ্যামার ফেনোমেনকে প্রতিরোধ করার জন্য সামনের ভালভটি ধীরে ধীরে খুলুন
যন্ত্রের ক্ষতি;
6. পাইপলাইন চাপ পরীক্ষা এবং ফুটো সনাক্তকরণ পাইপলাইন ফুটো না নিশ্চিত করার জন্য;
7. বায়ু tightness পরীক্ষা নিশ্চিত করার জন্য যে ইনস্টলেশন যন্ত্র সীল প্রয়োজনীয়তা পূরণ করে;
8. ধীরে ধীরে মধ্যম মাধ্যমে পাস স্থিতিশীল প্রবাহ ক্ষেত্র নিশ্চিত করার জন্য পিছনে শেষ ভালভ খুলুন;
9. যন্ত্র স্বাভাবিক অপারেশন জন্য;
10. ইনটেলেশন পরিবেশে হিংস্র কম্পন এড়ানো উচিত, কম্পন পরিবেশে
অস্থির প্রবাহ বা স্ট্যাটিক প্রবাহ। সামান্য কম্পনের ক্ষেত্রে, পাইপ বন্ধন ডিভাইসটি ইনস্টল করা যেতে পারে
আপস্ট্রিম এবং ডাউনস্ট্রিম 2D অবস্থান, এবং নরম সংযোগ সংযোগ এ ইনস্টল করা যাবে
ভ্যান এবং অন্যান্য সরঞ্জামগুলির সাথে স্থাপন করুন।

বৈশিষ্ট্য
1. পণ্যটির প্রধান শরীরের কোন চলন্ত অংশ নেই,উচ্চ নির্ভরযোগ্যতা,দীর্ঘমেয়াদী স্থিতিশীলতা,সহজ
০ সেন্সরের আউটপুট হল পালস ফ্রিকোয়েন্সি, এবং এর ফ্রিকোয়েন্সি প্রকৃত প্রবাহের সাথে রৈখিক
পরিমাপ করা তরল, শূন্য এ কোন ড্রাইভ নেই, এবং কর্মক্ষমতা খুব স্থিতিশীল। ️ কাঠামো ফর্ম বিভিন্ন, পাইপ টাইপ, প্লাগ টাইপ প্রবাহ সেন্সর ইত্যাদি সহ।প্রচলিত তরলের পরিমাপের নির্ভুলতা ± 1গ্যাসের নির্ভুলতা
পরিমাপ ছিল ±1.5%;
2. চাপের ক্ষতি ছোট (প্রায় 1/4 থেকে 1/2 এর খোলার প্রবাহ মিটার), যা
শক্তি সঞ্চয়কারী প্রবাহ মিটার;
3. নমনীয় ইনস্টলেশন মোড, অনুভূমিক, উল্লম্ব বা বিভিন্ন কোণ অনুযায়ী কাত হতে পারে
ভিন্ন প্রসেস পাইপলাইন;
4. সার্কিট বিভিন্ন সুরক্ষা মোড, বিরোধী surge, শক্তিশালী অভিযোজনযোগ্যতা গ্রহণ;
5. উচ্চ নির্ভুলতা জোন, পিজোক্রিস্টালিন ঘূর্ণি সেন্সর, স্থিতিশীল সংকেত.
সেন্সর শেল শক্তিশালী জারা প্রতিরোধের এবং ভাল intercrystalline জারা প্রতিরোধের আছে।
ক্ষারীয় দ্রবণ এবং বেশিরভাগ জৈবিক এবং অজৈবিক অ্যাসিডের জন্য ভাল ক্ষয় প্রতিরোধের আছে;
6. দীর্ঘ জীবন লিথিয়াম ব্যাটারিঃ উচ্চ শক্তি সঞ্চয় ক্ষমতা সঙ্গে 3.6v উচ্চ পলি লিথিয়াম ব্যাটারি দিয়ে সজ্জিত
ঘনত্ব, এক বছরের বেশি ব্যবহারের সময়কাল;
7. পণ্য উচ্চ এবং নিম্ন তাপমাত্রা অভিযোজনযোগ্যতা, পরিবেশ সুরক্ষা এবং অন্যান্য সুবিধা;
8. বিস্তৃত পরিমাপ পরিসীমা, পরিমাপ পরিসীমা অনুপাত 1:10-25;
9একটি নির্দিষ্ট রেনল্ডস সংখ্যা পরিসীমা মধ্যে, আউটপুট সংকেত ফ্রিকোয়েন্সি দ্বারা প্রভাবিত হয় না
পদার্থগত বৈশিষ্ট্য এবং তরল উপাদান পরিবর্তন, এবং যন্ত্রের সহগ শুধুমাত্র
ঘূর্ণি জেনারেটরের আকৃতি এবং আকারের সাথে সম্পর্কিত,যখন ক্ষতিপূরণ দেওয়ার প্রয়োজন নেই
তরল অবস্থার ভলিউম প্রবাহ হার পরিমাপ

কাজের নীতি
ভর্টেক্স ফ্লোমিটার হ'ল কারমানের ভর্টেক্স নীতি অনুসারে উত্পাদিত একটি গতি-টাইপ ফ্লোমিটার, যা প্রচলিত গ্যাস, বাষ্প এবং তরল পরিমাপ এবং পরিমাপের জন্য ব্যবহার করা যেতে পারে। ভর্টেক্স
প্রবাহ সেন্সর উচ্চ নির্ভুলতা এবং বিস্তৃত অনুপাত আছে, কোন চলন্ত অংশ ব্যবহার, যা উন্নত করতে পারেন
যান্ত্রিক স্থিতিশীলতা এবং রক্ষণাবেক্ষণ কমাতে.
তাপমাত্রা, চাপ এবং কাজের অবস্থা ভলিউম পরিমাপ যখন মাধ্যম গঠন. অতএব, এটি যন্ত্র calibrate সুবিধাজনক, তাই ঘূর্ণি প্রবাহ মিটার ব্যাপকভাবে ব্যবহৃত হয়
উৎপাদন এবং জীবন।

কারমান ভর্টেক্স
ঘূর্ণি জেনারেটরের নীচে ধারাবাহিক এবং নিয়মিত ঘূর্ণি সারি গঠিত হয়। অনুমান করুন যে ঘূর্ণি ঘটার ফ্রিকোয়েন্সি f, পরিমাপ মাধ্যমের প্রবাহের গড় গতি V,এবং ঘূর্ণি উৎপন্ন শরীরের উপরের পৃষ্ঠের প্রস্থ dকারমান ভর্টেক্স স্ট্রিট নীতি অনুযায়ী, নিম্নলিখিত সম্পর্ক আছেঃ
f=StV/d সূত্র (1)
সূত্র অনুযায়ীঃ
f - জেনারেটর বডি একপাশে উত্পন্ন Karman ঘূর্ণি ফ্রিকোয়েন্সি HZ
St-Strauhal সংখ্যা (অ-মাত্রিক সংখ্যা)
V- তরলের গড় প্রবাহের গতি (m/s)
ঘূর্ণি জনারেটরের d-প্রস্থ (মি)
এটি দেখা যায় যে তাত্ক্ষণিক প্রবাহের হারটি কাম্যান ঘূর্ণি বিচ্ছেদ ফ্রিকোয়েন্সি পরিমাপ করে গণনা করা যেতে পারে। তাদের মধ্যে, স্ট্রোহল সংখ্যা (St) একটি অজানা সংখ্যা,
নীচের চিত্রটি স্ট্রুহল সংখ্যা (St) এবং রেনল্ডস সংখ্যা (Re) এর মধ্যে সম্পর্ক দেখায়।

স্ট্রুহল সংখ্যা এবং রেনল্ডস সংখ্যা
কার্ভ টেবিলের St=0.17 এর সোজা অংশে, ঘূর্ণি স্রাবের ফ্রিকোয়েন্সি প্রবাহের হারের সমানুপাতিক, যা ঘূর্ণি প্রবাহ সেন্সরের পরিমাপ পরিসীমা।যতক্ষণ ফ্রিকোয়েন্সি f সনাক্ত করা হয়, পাইপে তরল প্রবাহের হার পাওয়া যায়, এবং ভলিউম প্রবাহ হার প্রবাহ হার V থেকে পাওয়া যায়।পরিমাপ করা স্পন্দন সংখ্যা ভলিউম অনুপাত যন্ত্র ধ্রুবক বলা হয় (কে), সূত্র (2) দেখুন
K=3600f/Q(1/m3) সূত্র (2)
সূত্রের মধ্যেঃ K = যন্ত্র ধ্রুবক (m-3) ।
f=ধ্বনির সংখ্যা
Q=ভলিউম ফ্লো (m3)



প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
