বর্ণনা

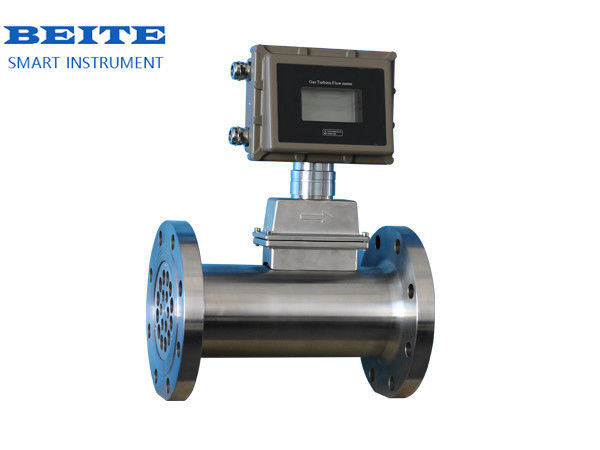

গ্যাস টারবাইন ফ্লোমিটার বিদেশী ফ্লোমিটারের শীর্ষস্থানীয় প্রযুক্তি শোষণ করে এবং অনুকূলিত এবং ডিজাইন করা হয়। এটি স্বাধীনভাবে গ্যাস যান্ত্রিক, তরল যান্ত্রিক,ইলেক্ট্রোম্যাগনেটিক্স এবং অন্যান্য তত্ত্বএটি একটি নতুন ধরণের তাপমাত্রা, চাপ, প্রবাহ সেন্সর এবং বুদ্ধিমান প্রবাহ সামগ্রিক।উচ্চ-নির্ভরযোগ্যতা এবং উচ্চ-নির্ভরযোগ্যতা গ্যাস পরিমাপ যন্ত্রপাতিগুলির একটি প্রজন্ম, নিম্ন-চাপ এবং উচ্চ-চাপ পরিমাপের ভাল পারফরম্যান্স সহ, একাধিক সিগন্যাল আউটপুট মোড এবং তরল ব্যাঘাতের জন্য কম সংবেদনশীলতা। এটি প্রাকৃতিক গ্যাস, কয়লা থেকে গ্যাস, তরল গ্যাস এবং অন্যান্য গ্যাসের পরিমাপে ব্যাপকভাবে ব্যবহৃত হয়। পরিমাপ।
নীতি
যখন বায়ু প্রবাহ প্রবাহ মিটার প্রবেশ করে, এটি প্রথম স্বাধীন আন্দোলনের নেতৃস্থানীয় তরল মাধ্যমে পাস এবং ত্বরান্বিত। তরল কর্মের অধীনে,যেহেতু টারবাইন ব্লেড তরল প্রবাহের দিক সঙ্গে একটি নির্দিষ্ট কোণে হয়, টারবাইন একটি ঘূর্ণন টর্ক উৎপন্ন করে, যা টারবাইন প্রতিরোধ টর্ক এবং ঘর্ষণ টর্ক অতিক্রম করার পরে শুরু হয়। ঘুরুন। যখন টর্ক ভারসাম্য অর্জন করে, ঘূর্ণন গতি স্থিতিশীল হয়,এবং টারবাইন ঘূর্ণন গতি প্রবাহ হার সঙ্গে একটি রৈখিক সম্পর্ক আছে। ঘূর্ণন প্রেরণ ডিস্ক উপর চুম্বক পর্যায়ক্রমে সেন্সর অনিচ্ছুকতা পরিবর্তন,এইভাবে সেন্সরের উভয় প্রান্তে একটি স্পন্দন sensing যে তরল ভলিউম প্রবাহ হার আনুপাতিকসিগন্যালটি প্রাক-অ্যাম্প্লিফায়ার দ্বারা প্রসারিত এবং রূপান্তরিত হওয়ার পর,চাপ এবং তাপমাত্রা সেন্সর দ্বারা সনাক্ত চাপ এবং তাপমাত্রা সংকেত একযোগে প্রক্রিয়াজাতকরণের জন্য প্রবাহ সামগ্রিককরণ পাঠানো হয়, এবং স্ট্যান্ডার্ড ভলিউম প্রবাহ হার এবং স্ট্যান্ডার্ড ভলিউম মোট পরিমাণ সরাসরি প্রদর্শিত হয়।
স্পেসিফিকেশন
| বাস্তবায়ন মান |
বন্ধ পাইপলাইনে গ্যাসের প্রবাহের পরিমাপ (GB/T8940-2003) |
| যন্ত্রের ব্যাসার্ধ (মিমি) এবং সংযোগ পদ্ধতি |
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 ফ্ল্যাঞ্জ সংযোগ গ্রহণ
25, 40 এবং 50 থ্রেড দিয়ে সংযুক্ত করা যেতে পারে |
| নির্ভুলতার মাত্রা |
±1.5%R (±1%R এর জন্য বিশেষ উৎপাদন প্রয়োজন) * |
| টার্নডাউন |
1:10;1:20;1:30 |
| যন্ত্রের উপাদান |
শরীরঃ 304 স্টেইনলেস স্টীল বা ঢালাই অ্যালুমিনিয়াম
ইম্পেলারঃ অ্যান্টি-কোরোসিভ এবিএস বা উচ্চমানের অ্যালুমিনিয়াম খাদ
কনভার্টারঃ কাস্ট অ্যালুমিনিয়াম |
| ব্যবহারের শর্তাবলী |
মাঝারি তাপমাত্রাঃ -20°C~+80°C
পরিবেশে তাপমাত্রাঃ -30°C~+60°C
আপেক্ষিক আর্দ্রতাঃ 5% ~ 90%
বায়ুমণ্ডলীয় চাপঃ 86 Kpa~106Kpa |
| কাজের পাওয়ার সাপ্লাই |
A. বাহ্যিক বিদ্যুৎ সরবরাহঃ +24VDC±15%, রিপল ≤±5%, 4-20mA আউটপুট, ইমপলস আউটপুট, RS485 ইত্যাদির জন্য উপযুক্ত।
B. অভ্যন্তরীণ শক্তি সরবরাহঃ 3.0V10AH লিথিয়াম ব্যাটারির 1 সেট। ব্যাটারি ভোল্টেজ 2.0V ~ 3.0V হলে ব্যাটারি ভোল্টেজ স্বাভাবিকভাবে কাজ করতে পারে।
যখন ভোল্টেজ 2 এর চেয়ে কম হয় তখন একটি নিম্নভোল্টেজ নির্দেশক ঘটে।0. |
| মেশিনের শক্তি খরচ |
A. বাহ্যিক শক্তি সরবরাহঃ < 1W
B. অভ্যন্তরীণ শক্তি সরবরাহঃ গড় শক্তি খরচ ≤ 1W, তিন বছরেরও বেশি সময় ধরে অবিচ্ছিন্নভাবে ব্যবহার করা যেতে পারে। |
| সিগন্যাল আউটপুট ফাংশন |
পলস সিগন্যাল 1, 4-20mA বর্তমান সিগন্যাল 2, নিয়ন্ত্রণ সিগন্যাল 3 |
| যোগাযোগ আউটপুট ফাংশন |
R5485 যোগাযোগ4 |
| রিয়েল-টাইম রেকর্ডিং ফাংশন5 |
স্টার্ট এবং স্টপ রেকর্ড, দৈনিক রেকর্ড, স্থায়ী সময় ব্যবধান রেকর্ড |
| সিগন্যাল লাইন ইন্টারফেস |
অভ্যন্তরীণ থ্রেড M20×1.5 বা অন্য |
| বিস্ফোরণ প্রতিরোধের স্তর |
ExdIIBT6 অথবা ExiaIICT4 |
| সুরক্ষা স্তর |
আইপি ৬৫ |
বৈশিষ্ট্য
1. ভাল নির্ভুলতা
ফ্লোমিটারটি কার্বাইড বিয়ারিং সহ একটি থ্রাস্ট টাইপ, যা ভাল নির্ভুলতা এবং উন্নত পরিধান প্রতিরোধের রয়েছে।
2. কমপ্যাক্ট কাঠামো
কমপ্যাক্ট এবং হালকা কাঠামো, ইনস্টল এবং রক্ষণাবেক্ষণ সহজ
3. সহজ কাঠামো
বৈশিষ্ট্য তিনঃ সহজ কাঠামো, শক্ত কাঠামো এবং সহজ disassembly এবং সমাবেশ
4. উচ্চ নির্ভুলতা
উচ্চ নির্ভুলতা, সাধারণত ±0.5%R, ±1.0%R পর্যন্ত, ভাল পুনরাবৃত্তিযোগ্যতা
5. পুনরাবৃত্তিযোগ্যতা
০.০৫% - ০.২% পর্যন্ত
6. প্রেসার রেটিং
উচ্চ চাপ স্তর, ছোট চাপ ক্ষতি, শক্তিশালী প্রবাহ ক্ষমতা এবং শক্তিশালী কম্পন প্রতিরোধের
প্যাকিং ও ডেলিভারি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
