গর্ত প্রবাহ মিটার

ভেরিয়েবল এরিয়া মেটাল টিউব ভাসমান ফ্লোমিটার গ্যাস স্তর ছোট প্রবাহ সূচক DN15-DN100

বর্ণনা
যখন পাইপ ভরাট তরল পাইপ মধ্যে throttling ডিভাইস মাধ্যমে প্রবাহিত, প্রবাহ স্রোত throttling ডিভাইস throttling টুকরা একটি স্থানীয় সংকোচন গঠন করবে,এইভাবে প্রবাহ হার বৃদ্ধি এবং স্ট্যাটিক চাপ কমাতে, এইভাবে চাপ সৃষ্টি আগে এবং ঘোলা টুকরা পরে. ড্রপ, অর্থাৎ চাপ পার্থক্য. বৃহত্তর মাধ্যম প্রবাহ হার,স্ট্রোকিং অঙ্গের আগে এবং পরে তৈরি চাপের পার্থক্য যত বেশি হবে. অতএব, তরল প্রবাহ হার চাপ পার্থক্য পরিমাপ করে পরিমাপ করা যেতে পারে। এই পরিমাপ পদ্ধতি সংরক্ষণ আইন এবং প্রবাহ ধারাবাহিকতা আইন উপর ভিত্তি করে।
স্মার্ট থ্রোটলিং ডিভাইস (ওরিফিস ফ্লোমিটার) একটি নতুন প্রজন্মের ফ্লোমিটার যা প্রবাহ, তাপমাত্রা,এবং চাপ সনাক্তকরণ ফাংশন এবং স্বয়ংক্রিয়ভাবে তাপমাত্রা এবং চাপের জন্য ক্ষতিপূরণ দিতে পারেনএটি মাইক্রো কম্পিউটার প্রযুক্তি এবং নতুন
মাইক্রো পাওয়ার খরচ প্রযুক্তি এবং শক্তিশালী ফাংশন আছে। , কম্প্যাক্ট কাঠামো, সহজ অপারেশন এবং ব্যবহার করা সহজ।

ব্যবহার
এলজি/এফবি প্রকারের স্ট্যান্ডার্ড রিংলার চেম্বার ওরিফিস প্লেট এবং ফ্ল্যাঞ্জ ওরিফিস প্লেট থ্রোটলিং ডিভাইস একটি স্কেলহীন প্রবাহ পরিমাপ ডিভাইস।এটি বায়ুসংক্রান্ত বা বৈদ্যুতিক ডিফারেনশিয়াল চাপ ট্রান্সমিটার বা ডবল বেলু ডিফারেনশিয়াল চাপ ট্রান্সমিটারগুলির সাথে একত্রে ব্যবহৃত হয়ধাতুবিদ্যা, রাসায়নিক, পেট্রোলিয়াম এবং বিদ্যুৎ শক্তি শিল্প ব্যবস্থায়, তরল, গ্যাস,এবং মাঝারি তাপমাত্রা ≤ 400 °C এর সাথে গর্ত প্লেটের মধ্য দিয়ে প্রবাহিত বাষ্পটি অবিচ্ছিন্নভাবে পরিমাপ করা হয়ট্রান্সমিটার চাপ পার্থক্য সংকেত একটি আনুপাতিক আউটপুট সংকেত রূপান্তরিত, এবং তারপর আছে সেকেন্ডারি যন্ত্র বা নিয়ামক যা রেকর্ড, ইঙ্গিত বা পরিমাপ প্রবাহ নিয়ন্ত্রণ.

মৌলিক
পাইপলাইনের ভিতরে গ্লাস প্লেট বা ডোজের মতো গ্লাসিং অংশগুলি ইনস্টল করুন।যখন তরল গলন অংশ মাধ্যমে প্রবাহিত, প্রবাহী রশ্মির ক্রস সেকশন হঠাৎ সঙ্কুচিত হয় এবং প্রবাহের গতি ত্বরান্বিত হয়। স্ট্রোকিং সদস্যের পিছনের প্রান্তে তরলটির স্ট্যাটিক চাপ হ্রাস পায়,স্ট্যাটিক চাপের পার্থক্যের ফলে স্ট্রোকিং উপাদানটির আগে এবং পরে (চিত্র 1 দেখুন). এই স্ট্যাটিক চাপ পার্থক্য এবং তরল প্রবাহের হারের মধ্যে একটি সুনির্দিষ্ট সংখ্যাসূচক সম্পর্ক রয়েছে, যা Q=K এর সাথে সামঞ্জস্যপূর্ণ। মূল চিহ্ন △ P ।একটি ডিফারেনশিয়াল চাপ ট্রান্সমিটার (বা ডিফারেনশিয়াল চাপ মিটার) ব্যবহার করুন প্রবাহের হার পরিমাপ করার জন্য থ্রোটলিং উপাদান আগে এবং পরে ডিফারেনশিয়াল চাপ পরিমাপ করতে.

ইনস্টলেশনের প্রয়োজনীয়তা
স্ট্রোজলিং ডিভাইসের ইনস্টলেশন নিম্নলিখিত পাইপ বিভাগ এবং পাইপ ফিটিংগুলির সাথে সম্পর্কিতঃ স্ট্রোজলিং টুকরোর উপরের দিকে প্রতিরোধের টুকরো নং 1 এবং প্রতিরোধের টুকরো নং 2প্রতিরোধের টুকরা নং. 1 ডান দিকে গ্লাস টুকরো এর নীচে, প্রতিরোধ টুকরা নং 2 গ্লাস টুকরো এর উপরের দিকে নং 2 এর নীচের অংশের মধ্যে পাইপ বিভাগে1 প্রতিরোধ টুকরা এবং ডিফারেনশিয়াল চাপ সংকেত পাইপলাইনইত্যাদি।


স্পেসিফিকেশন

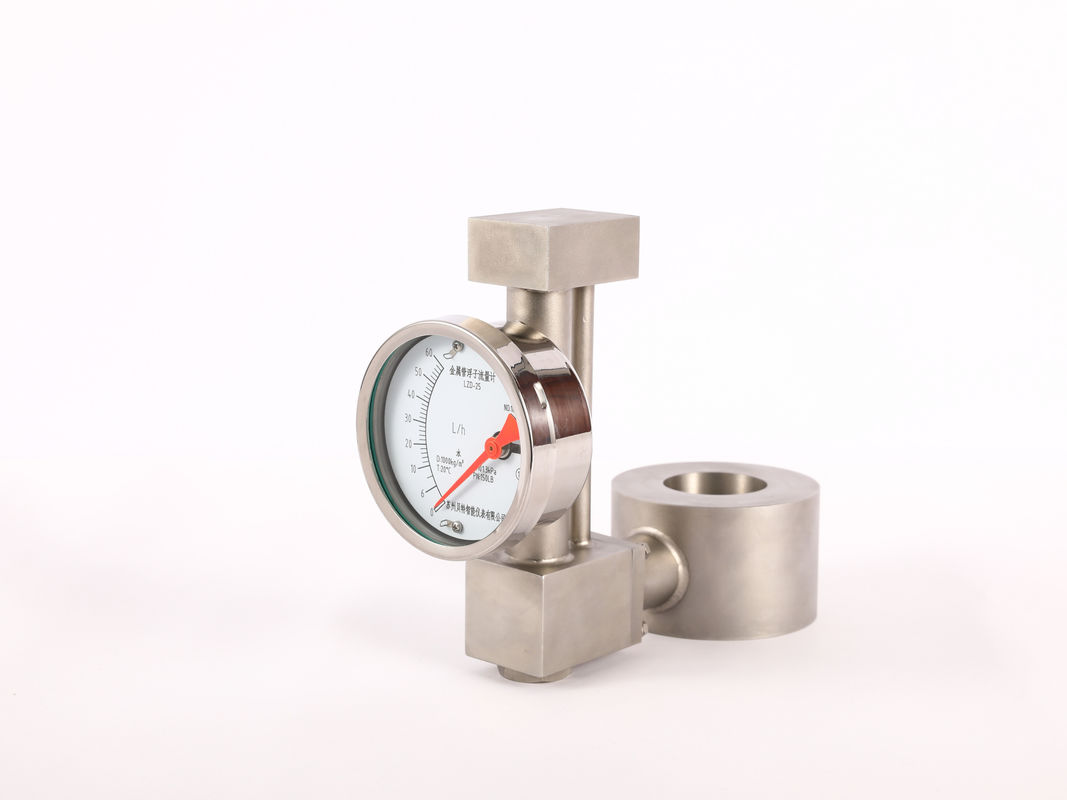

LF-A সিরিজ ইন্টিগ্রেটেড খোলার প্রবাহ মিটার একটি ভাসমান সঙ্গে বিভক্ত প্রবাহ মিটার
সাব-ফ্লোমিটারটি পরিমাপ পাইপের পাশে ইনস্টল করা হয় এবং প্রবাহ বিভাজনের জন্য খোলার প্লেটের সাথে সংহত করা হয়।
এটিতে ব্যবহারকারীদের জন্য চারটি ভিন্ন সংযোগকারী রয়েছে, যথা "থ্রেডেড" (AT),
"ফ্ল্যাঞ্জ" (এএফ), এবং "ক্ল্যাম্প" (এসি), পৃথক টাইপ (এডি) ।
যখন খোলার প্লেটটি ইনস্টল করা হয়, তখন খোলার প্লেটের সামনের এবং পিছনের দিকে একটি বৈকল্পিক চাপ তৈরি হয়। এই বৈকল্পিক চাপ মান প্রবাহ মানের সাথে সম্পর্কিত।
একইভাবে একটি ভাসমান প্রবাহ মিটার শাখা ইনলেট এবং আউটলেট ইনস্টল করা হয়, যাতে ভাসমান মাধ্যমে প্রবাহ
মিটার এর প্রবাহ হার প্রধান পাইপ মাধ্যমে প্রবাহ হার সমতুল্য, তাই প্রধান পাইপ মাধ্যমে পাস তরল
গ্লাস ফ্ল্যাট ফ্লোমিটারের স্কেল দ্বারা প্রবাহের হার নির্দেশ করা যেতে পারে।
·মাঝারি তাপমাত্রাঃ পিভিসিঃ 0~60°C,
SS304:0~120°C
·নির্ভুলতাঃ ±2.5%
·ওয়ার্কিং চাপঃ ১.০ এমপিএ




ইনস্টলেশনের দিকঃ
ডানদিকে চিত্র দেখানো হিসাবে LF-A খাঁজ প্রবাহ মিটার ইনস্টলেশন দিক পরিবর্তন করা যেতে পারে। প্রবাহ দিক হলঃ নীচে → উপরে,
বাম→ডান, ডান→বাম এবং উপরে→নীচে, ক্ষেত্রের মধ্যে প্রবাহ মিটার প্রবাহের দিক পরিবর্তন করা খুব সহজ।


প্যাকিং ও ডেলিভারি


প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
