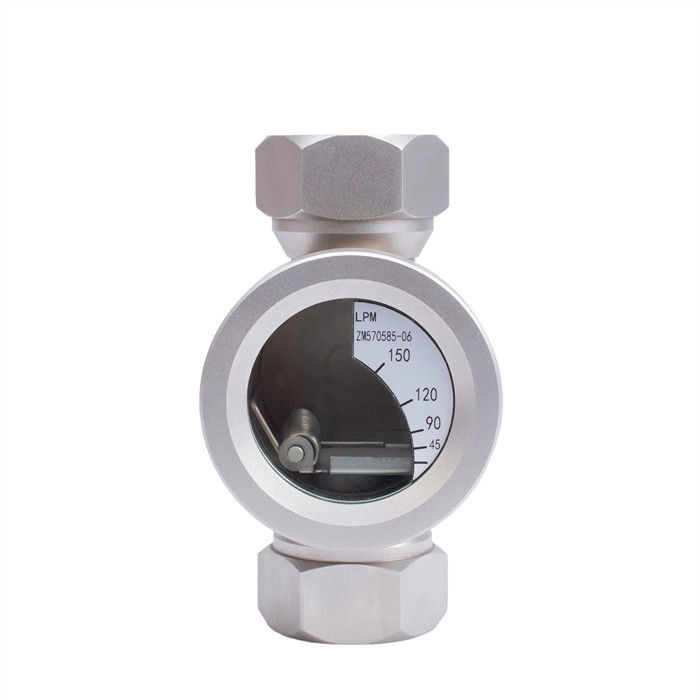

দৃশ্যমান প্রবাহ সূচক 304 স্টেইনলেস স্টীল জল প্রবাহ সূচক

বর্ণনা

BT570585 সিরিজ স্ট্রিমার নির্দেশিকা

সংক্ষিপ্ত বিবরণ

প্রবাহ মিটারটি শিল্প উত্পাদন পাইপলাইন যেমন পেট্রোলিয়াম, রাসায়নিক, রাসায়নিক ফাইবার, ওষুধ, খাদ্য, বিদ্যুৎ কেন্দ্র, পাম্প এবং ধাতু সরঞ্জামগুলির জন্য উপযুক্ত।এটি তরল প্রবাহ প্রতিক্রিয়া অবস্থার পর্যবেক্ষণ করতে পারেনএটি একটি অপরিহার্য পাইপ আনুষাঙ্গিকগুলির মধ্যে একটি।

কাজের নীতি

দৃষ্টি প্রবাহ ডিভাইস দৃষ্টি গ্লাস, nozzle, ফ্লেপ, ডায়াল, ইত্যাদি গঠিত হয়। প্রক্রিয়া সংযোগ থ্রেড, flanges, clamps, ইত্যাদি আকারে হতে পারে। প্রবাহ মিটার তরল, গ্যাস,এবং বাষ্প. পাইপলাইনের প্রবাহের সাথে ফ্লেপটি বিভিন্ন কোণে ঘোরায়। ফ্লেপের ঘূর্ণনের কোণ প্রবাহের সমানুপাতিক।স্কেল প্রবাহ ফ্ল্যাপ অনুরূপ পাইপলাইন প্রকৃত বর্তমান প্রবাহ হয়. প্রবাহ. ঘোরানো প্লেট প্রবাহ মিটার শুধুমাত্র এক দিকের প্রবাহ পরিমাপ করতে পারেন, কিন্তু প্রবাহ পরিমাপ ইনস্টলেশন দিক দ্বারা প্রভাবিত হয় না। প্রবাহ পরিমাপ নির্ভুলতা ± 5%

স্ট্রিম ডিভাইস সিরিজের প্রযুক্তিগত পরামিতি এবং উপাদান

থ্রেডেড টাইপঃ DN15-DN50 (1/2-2 ইঞ্চি)

ফ্ল্যাঞ্জের ধরনঃ DN15-DN400 (1/2-16 ইঞ্চি)

চাপের মাত্রাঃ 0.6/1.0/1.6/2.5/4.0/6.4MPA (150LB-300LB)

গ্লাস চাপ প্রতিরোধেরঃ টেম্পারেড বোরোসিলিকেট গ্লাস শীট ≤ 2.5MPa কোয়ার্টজ গ্লাস শীট ≤ 10.0MPa

ভালভের দেহের উপাদানঃ স্টেইনলেস স্টিল (304 স্টেইনলেস স্টিল)

সিলিং গ্যাসকেটঃ ফ্লুরিন কাঁচের ও-রিং, পলিটেট্রাফ্লুওরোথিলিন গ্যাসকেট

গ্লাস উইন্ডোজের রক্ষণাবেক্ষণ ও রক্ষণাবেক্ষণ

(1) গ্লাস উইন্ডো তরল, গ্যাস, বাষ্প এবং অন্যান্য মিডিয়াগুলির প্রবাহ প্রতিক্রিয়া পর্যবেক্ষণ করতে ব্যবহৃত হয় এবং পরিষ্কার এবং ধুলো মুক্ত রাখা উচিত।

(২) দৃষ্টিশক্তি গ্লাস একটি পরিধানযোগ্য অংশ, তাই দৃষ্টিশক্তি গ্লাস ইনস্টল করার সময় সতর্কতা অবলম্বন করুন।

(৩) কাচের তাপমাত্রা এবং চাপ প্রতিরোধের কিছু সীমাবদ্ধতা রয়েছে, যা প্রকৃত পরিস্থিতির উপর নির্ভর করবে।নিম্নলিখিত জাতীয় স্ট্যান্ডার্ড গ্লাস উত্পাদন প্রক্রিয়া শারীরিক পরীক্ষামূলক পরামিতি প্রদান: তাপমাত্রা প্রতিরোধেরঃ টেম্পারেড বোরোসিলিকেট গ্লাস ≤ 200°C, কোয়ার্টজ গ্লাস ≤ 1000°C, অ্যালুমিনোসিলিকেট গ্লাস ≤ 450°C চাপ প্রতিরোধেরঃ টেম্পারেড বোরোসিলিকেট গ্লাস শীট ≤ 2.5 এমপিএ কোয়ার্টজ গ্লাস শীট ≤ 10.0 এমপিএ অ্যালুমিনোসিলিকেট গ্লাস ≤ 6.4 এমপিএ সাধারণ গ্লাস ≤ 0.6 এমপিএ

(4) অনুমোদিত আকস্মিক পরিবর্তন তাপমাত্রা < 60°C, এবং কাচ অত্যধিক তাপমাত্রা পার্থক্যের কারণে ভেঙে যাবে।

গ্লাস পরীক্ষার মানঃ "কেমিক্যাল পাইপলাইন ম্যানুয়াল" এবং HGJ501-502-86 "চাপ উইন্ডো ভিট গ্লাস" এর উল্লেখ করে নকশা, উত্পাদন এবং গ্রহণ।নিশ্চিত করুন যে fasteners, গ্লাসের নীচের প্লেট, গ্লাসের টুকরো এবং সিলিং রিংগুলি সমানভাবে ইনস্টল করার আগে ধ্বংসাবশেষ মুক্ত।

মাত্রা:
