তাপ প্রবাহ সুইচ

বর্ণনা

I. সারসংক্ষেপ

টিএফএস -800 ফ্লো সুইচ একটি পরিমাপ যন্ত্র যা রিয়েল টাইমে পাইপলাইনে তরল প্রবাহ পর্যবেক্ষণ করতে পারে এবং সিগন্যাল আউটপুট সরবরাহ করতে পারে। এই পণ্যটি কোনও চলমান অংশ ছাড়াই একটি সম্পূর্ণ ধাতব শেল গ্রহণ করে।স্যুইচিং মান সাইটে ক্রমাগত নিয়ন্ত্রিত হতে পারে, ছোট চাপ ক্ষতি এবং কম্প্যাক্ট কাঠামো সঙ্গে। একাধিক LEDs বাস্তব সময়ে প্রবাহ অবস্থা এবং সুইচিং অবস্থা প্রদর্শন করতে পারেন। ইনস্টল করা সহজপণ্যটি বিভিন্ন ধরণের পাইপ ব্যাসার্ধের জন্য উপযুক্ত এবং পাইপলাইনে তরল প্রবাহের হার পর্যবেক্ষণের জন্য ব্যবহার করা যেতে পারেএটি জলবিদ্যুৎ শিল্পে ব্যাপকভাবে ব্যবহৃত হয়,শিল্প হাইড্রোলিক শিল্প এবং অন্যান্য জায়গায় যেখানে পাইপলাইন তরল প্রবাহ হার পর্যবেক্ষণ প্রয়োজন.

2পারফরম্যান্স প্যারামিটার

পরিমাপ পরিসীমাঃ ১/১৫০ সেমি/সেকেন্ড (জল), ৩/৩০০ সেমি/সেকেন্ড (তেল)

200~3000cm/s (গ্যাস)

u ওয়ার্কিং ভোল্টেজঃ 24±20%VDC;

u বর্তমান খরচঃ <90mA;

u সিগন্যাল আউটপুটঃ রিলে (SPDT), PNP ট্রানজিস্টর;

ট্রানজিস্টরের বৈশিষ্ট্যঃ

u সুইচিং ভোল্টেজঃ 24±20%VDC;

u স্যুইচিং বর্তমানঃ ≤1.2A;

রিলে বৈশিষ্ট্যঃ

u সুইচিং ভোল্টেজঃ ≤250VAC/30VDC;

u স্যুইচিং বর্তমানঃ ≤3A;

u প্রারম্ভিকীকরণের সময়ঃ সাধারণ মান 8s (2 ~ 15s);

u প্রতিক্রিয়া সময়ঃ সাধারণ মান ২ সেকেন্ড (১-১৫ সেকেন্ড);

u তাপমাত্রা গ্র্যাডিয়েন্টঃ ঊর্ধ্বসীমা 250°C/মিনিট;

u সুরক্ষা স্তরঃ IP67

u মাঝারি তাপমাত্রাঃ -20~80°C;

u পরিবেশে তাপমাত্রাঃ -১০-৭০°সি;

u স্টোরেজ তাপমাত্রাঃ -20 ~ 85°C;

u চাপ প্রতিরোধের স্তরঃ ১০ এমপিএ;

u প্রোব উপাদানঃ 304 স্টেইনলেস স্টীল

u শেল উপাদানঃ 304 স্টেইনলেস স্টীল

3পণ্যের প্রয়োগ

এই পণ্যটির সেন্সিং উপাদান এবং সিগন্যাল প্রসেসিং ইউনিট ইন্টিগ্রেটেড কাঠামো এবং প্রবাহের হার পর্যবেক্ষণের সেটিংস ক্রমাগত সামঞ্জস্য করা হয়।মনিটরিং পরিসীমা প্রবাহের হারের সাথে সম্পর্কিত, এবং প্রবাহ হার বা সামগ্রিক প্রবাহ হার সঙ্গে কিছুই করার আছে। এই পণ্য নিম্নলিখিত দিকগুলিতে পর্যবেক্ষণ ফাংশন জন্য ব্যবহৃত হয়ঃ (1) মাঝারি প্রবাহ / নিম্ন প্রবাহ হার;

(২) মাধ্যমের উপস্থিতি/অপস্থিতি; (৩) মাধ্যমের প্রবাহ/স্থিরতা।

এই পণ্যটি অ্যালার্মের অবস্থা এবং প্রবাহের হারের প্রবণতা প্রদর্শন করতে প্যানেলে একটি সারিতে সাজানো বিভিন্ন রঙের 6 টি সূচক আলো ব্যবহার করে এবং একটি একক রিলে মাধ্যমে স্যুইচিং সংকেতগুলি আউটপুট করে।ছয়টি নির্দেশক লাইটের অর্থ নিম্নরূপঃ:

১টি লাল নির্দেশক আলোঃ আলো জ্বললে, সেট করা প্রবাহের হার পৌঁছায়নি;

1 হলুদ নির্দেশক আলোঃ যখন আলো জ্বলবে, তখন সেট প্রবাহের হার পৌঁছবে/সেট প্রবাহের হার অতিক্রম করবে এবং রিলে কাজ শুরু করবে;

4 টি সবুজ সূচক আলোঃ যখন সেট প্রবাহের হার অতিক্রম করা হয়, তখন তারা ক্রমাগত আলোকিত হয়। যত বেশি আলো জ্বলবে, প্রবাহের হার তত বেশি হবে। যখন প্রবাহের হার হ্রাস পাবে, তখন তারা বিপরীত ক্রমে বন্ধ হয়ে যাবে।

4. চেহারা কাঠামো এবং বৈদ্যুতিক সংজ্ঞা

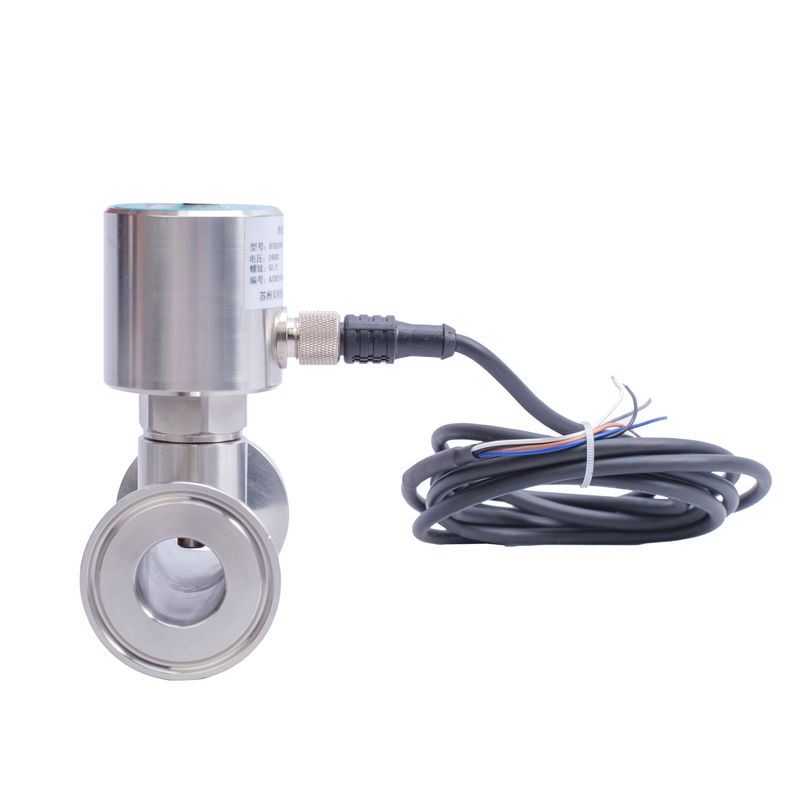

প্রবাহ সুইচটি ক্যাবল বা সংযোগকারী সংযোগ পদ্ধতি গ্রহণ করে। এর উপস্থিতি চিত্র 1 এ দেখানো হয়েছে।

কাঠামোগত মাত্রা অঙ্কনঃ

বৈদ্যুতিক সংজ্ঞাঃ M12*1 এভিয়েশন প্লাগ

টেবিল ১ বৈদ্যুতিক সংজ্ঞা

ওয়্যারিং ডায়াগ্রাম
​

5. পণ্য ইনস্টলেশন

1. পণ্য ইনস্টল করার সময়, জোন সম্পূর্ণরূপে তরল মধ্যে নিমজ্জিত করা প্রয়োজন.নিচের পাইপ প্রাচীরের বিরুদ্ধে জোন ঠেলাঠেলি এড়ানোর জন্য উপযুক্ত পদ্ধতি ব্যবহার করতে সতর্ক থাকুন.

2যখন তরলটি পাইপটি সম্পূর্ণরূপে পূরণ করতে পারে না, তখন পণ্যটি পাইপের নীচে ইনস্টল করা দরকার (চিত্র 3)

3. যদি পাইপে অবশিষ্টাংশ থাকতে পারে, দয়া করে পণ্যটি পাইপের পাশের দেয়ালে ইনস্টল করুন, এটি অনুভূমিকভাবে ইনস্টল করুন (চিত্র 4) এবং বায়ু এবং অবশিষ্টাংশ এড়িয়ে চলুন।

4একটি বাঁক বা ছেদ থেকে দূরে একটি সোজা পাইপে পণ্যটি ইনস্টল করার সময়, সোজা পাইপের দৈর্ঘ্য পাইপের ব্যাসের 4 গুণ কম হওয়া উচিত নয়।

6. পণ্য সংশোধন

পণ্যটি পাইপে ইনস্টল করার পরে, দয়া করে বৈদ্যুতিক সংযোগ অনুযায়ী তারগুলি সংযুক্ত করুন।শক্তি চালু করুন এবং সামঞ্জস্য শুরু করার আগে 2 মিনিটের জন্য পণ্য স্থিতিশীল কাজ করার জন্য অপেক্ষা করুন.

চিত্র ৫-এ দেখানো হয়েছে, পণ্যের উপরের প্রান্তে ধুলো-প্রতিরোধী স্ক্রুটি খুলে ফেলুন এবং আপনি পন্টিওমিটারের সামঞ্জস্যের শেষটি দেখতে পাবেন।পণ্যের আউটলেট প্রান্তে দাঁড়ানো এবং একটি সমতল মাথা স্ক্রু ড্রাইভার ব্যবহার করুন ঘড়িঘড়ি অনুযায়ী potentiometer এর সমন্বয় প্রান্ত ঘোরানো. সূচক আলো বাম থেকে ডানদিকে যাবে। লাইটগুলি ক্রমানুসারে চালু হয়, এবং পালা করে বন্ধ হয়। বিভিন্ন অ্যাপ্লিকেশনের জন্য, সামঞ্জস্য করার জন্য নীচের পদক্ষেপগুলি অনুসরণ করুন।যদি একবারে সংশোধনের প্রভাব সন্তোষজনক না হয়, আপনি একাধিকবার সমন্বয় পুনরাবৃত্তি করতে পারেন. লক্ষ্য করুন যে যখন সেটিং সমন্বয়,প্রবাহের হার পরিবর্তনের প্রতিটি সময় পন্টিওমিটার সামঞ্জস্য করার আগে 15 থেকে 30 সেকেন্ডের জন্য তরল স্থিতিশীলভাবে প্রবাহিত হওয়ার জন্য অপেক্ষা করুন.

●মিডিয়া প্রবাহ/প্রবাহ হ্রাস

1. নির্ধারিত পর্যবেক্ষণ প্রবাহের হারের চেয়ে কম সীমাবদ্ধ প্রবাহের হার বা স্ট্যান্ডার্ড প্রবাহের হার নির্ধারণ করুন;

2. লাল এলইডি লাইট চালু করার জন্য পন্টিওমিটার সামঞ্জস্য করুন;

3. নিয়ন্ত্রণ করা প্রবাহ হার পুনরুদ্ধার, প্রবাহ হার যে পর্যবেক্ষণ করা প্রয়োজন এ মাঝারি প্রবাহ করা,এবং পন্টিওমিটারটি এমনভাবে সামঞ্জস্য করুন যাতে হলুদ সূচক আলো এবং কমপক্ষে একটি সবুজ সূচক আলো জ্বলছে.

●মিডিয়া স্থির/প্রবাহিত

যখন পাইপলাইন মিডিয়াম প্রবাহিত না হয়, যখন মিডিয়াম একটি নির্দিষ্ট প্রবাহ হার পৌঁছায়, তখন লাল সূচক আলো আলোকিত হবে, তাই ক্ষমতা পরিমাপকারী সামঞ্জস্য করুন।হলুদ এবং কমপক্ষে একটি সবুজ সূচক আলো জ্বলবে.

●মাধ্যম আছে/ নেই

যখন পাইপলাইনে কোন মাধ্যম নেই, তখন লাল সূচক আলো জ্বলবে। যখন পাইপলাইনে মাধ্যম থাকে বা একটি নির্দিষ্ট প্রবাহের হার পৌঁছে যায়, তখনহলুদ এবং কমপক্ষে একটি সবুজ নির্দেশক আলো জ্বলবে.

7সতর্কতা

দয়া করে ব্যবহারের আগে এই ম্যানুয়ালটি মনোযোগ সহকারে পড়ুন এবং পণ্যটির বৈদ্যুতিক সংযোগ অনুযায়ী সঠিক তারের ব্যবস্থা করুন।

পাওয়ার সাপ্লাই সংযোগ করার আগে, নিশ্চিত করুন যে পাওয়ার সাপ্লাই ভোল্টেজটি পণ্যের পাওয়ার সাপ্লাই পরিসরের মধ্যে রয়েছে। উচ্চ ভোল্টেজ পণ্যটি ক্ষতিগ্রস্ত করতে পারে;

পণ্যটি ইনস্টল করার দিক এবং পদ্ধতিতে মনোযোগ দিন।

8. দায়বদ্ধতা

চালানের তারিখ থেকে এক বছরের মধ্যে, আমাদের কোম্পানি উপাদান এবং কারিগরি সমস্যার কারণে গুণমান ত্রুটিযুক্ত পণ্যগুলিকে বিনামূল্যে প্রতিস্থাপন বা মেরামত করবে;ব্যবহারের সময় গুণগত কারণের কারণে পণ্যের ত্রুটিগুলির জন্য, আমাদের কোম্পানি মেরামতের জন্য দায়ী হবে এবং শুধুমাত্র উপাদান খরচ চার্জ করবে।
