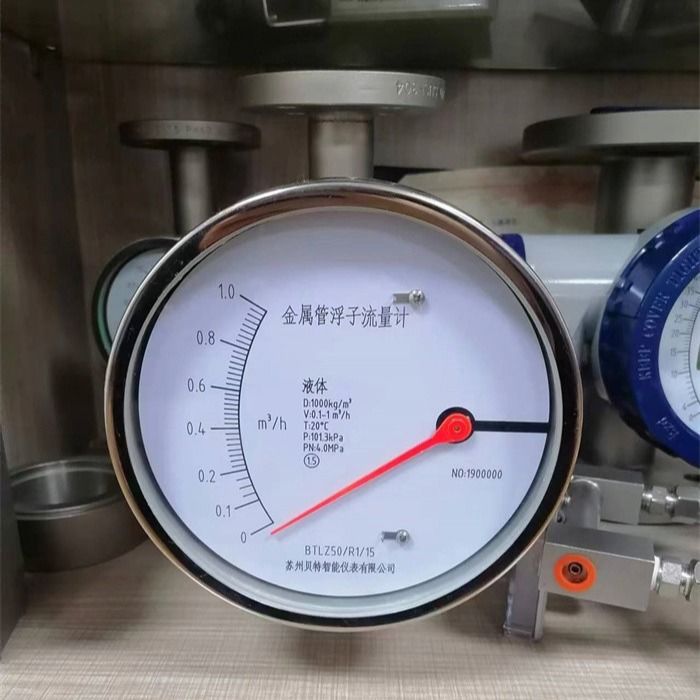

1. মেটাল টিউব রোটামেটারের কাজের নীতি
ধাতব টিউব রটার ফ্লোমিটারগুলি সাধারণত ধাতব টিউব এবং রটারগুলির সমন্বয়ে গঠিত। যখন একটি তরল বা গ্যাস একটি ধাতব টিউব দিয়ে প্রবাহিত হয়, তখন রটারটি তরল প্রবাহের সাথে ঘোরে।ঘূর্ণন কৌণিক গতির ঘূর্ণন তরল প্রবাহ হার আনুপাতিকরোটারের ঘূর্ণন গতি পরিমাপ করে তরলটির প্রবাহের হার এবং প্রবাহের হার গণনা করা যেতে পারে।
2ধাতব টিউব রোটামেটারের অ্যাপ্লিকেশন এলাকা
পেট্রোলিয়াম, রাসায়নিক শিল্প, ধাতুবিদ্যুৎ, বিদ্যুৎ শক্তি, ফার্মাসিউটিক্যালস, হালকা শিল্প ইত্যাদি ক্ষেত্রে প্রবাহ পরিমাপ এবং নিয়ন্ত্রণে ধাতব টিউব রটার ফ্লোমিটারগুলি ব্যাপকভাবে ব্যবহৃত হয়।উদাহরণস্বরূপ, পেট্রোকেমিক্যাল শিল্পে, ধাতব টিউব রোটামেটারগুলি তরল তরল যেমন তরল গ্যাস, প্রাকৃতিক গ্যাস, কেরোসিন, পেট্রোলিন এবং ইঞ্জিন তেলের প্রবাহ পরিমাপ করতে ব্যবহার করা যেতে পারে;ফার্মাসিউটিক্যাল শিল্পে, মেটাল টিউব রোটামেটারগুলি ফার্মাসিউটিক্যাল কাঁচামাল এবং প্রস্তুতিগুলি পরিমাপ করতে ব্যবহার করা যেতে পারে। , ইনজেকশন এবং অন্যান্য ওষুধের প্রবাহ।
কিভাবে ব্যবহার করবেন (ইনস্টলেশন)
স্যানিটারি মেটাল টিউব রোটামেটার ইনস্টল করার জন্য ১২টি ধাপ প্রয়োজন।
1. প্রবাহ মিটার ইনস্টল করার আগে পাইপলাইনে ঢালাই slag এবং ধ্বংসাবশেষ পরিষ্কার;
2ক্যালিব্রেশন ফ্লোমিটারের উল্লম্ব অংশের ইনস্টলেশন প্রান্তিকতা মাটির সাথে লম্বভাবে 5 ° অতিক্রম করা উচিত নয়। অন্যথায়, পরিমাপের নির্ভুলতা প্রভাবিত হবে।
3. অবস্থান প্রবাহ মিটারের পরিমাপের নির্ভুলতা নিশ্চিত করার জন্য, প্রবাহ মিটারের ইনপুট প্রান্তে কমপক্ষে 10xDN এর একটি সোজা পাইপ বিভাগ যুক্ত করা উচিত,এবং 5xDN এর কম নয় এমন একটি সোজা পাইপ সেকশন আউটলেট শেষ যোগ করা উচিত. পরিমাপের সময় নিয়ন্ত্রক নিয়ন্ত্রণ ভালভটি প্রবাহ মিটারে ইনস্টল করা উচিত।
4. মডেল যদি পরিমাপ মাধ্যমটি একটি বড় পাল্সিং প্রবাহ বা দ্বি-ফেজ প্রবাহ হয়,একটি বাফার প্রবাহ মিটার থেকে আপস্ট্রিম ইনস্টল করা উচিত যাতে মিডিয়াম প্রবাহটি একক-ফেজ স্থিতিশীল হয় তা নিশ্চিত করার জন্য স্পন্দন হ্রাস বা দুর্বল হয়একই সময়ে, এটি একটি ডাম্পিং টাইপ ফ্লোমিটার ব্যবহার করার পরামর্শ দেওয়া হয়। .
5পরিমাপ মাধ্যম যখন পরিমাপ মাধ্যমটি নোংরা হয় বা চৌম্বকীয়ভাবে পরিবাহী কণা থাকে, তখন প্রবাহ মিটারের উপরে একটি ফিল্টার বা চৌম্বকীয় ফিল্টার ইনস্টল করার পরামর্শ দেওয়া হয়।
6. সমর্থন প্রবাহ মিটার ইনস্টলেশন সঠিকভাবে পাইপলাইন কম্পন সমর্থন বা প্রবাহ মিটার এর অক্ষীয় লোড কমাতে সক্ষম হওয়া উচিত। অন্যথায়,স্থির প্রবাহ মিটার সমর্থন যোগ করা উচিত.
7. রক্ষণাবেক্ষণ প্রবাহ মিটার রক্ষণাবেক্ষণ এবং মেরামত, চৌম্বকীয় ফিল্টার পরিষ্কার এবং ব্যবহারকারীর পাইপলাইন নিয়মিত রক্ষণাবেক্ষণ সহজ করার জন্য,চিত্র অনুযায়ী বাইপাস পাইপলাইন ব্যবহার করার পরামর্শ দেওয়া হয়.
8. স্থিতিশীলতা গ্যাস পরিমাপের জন্য যখন প্রবাহ মিটার ব্যবহার করা হয়, এটি নিশ্চিত করা উচিত যে পাইপলাইনে কাজের চাপ প্রবাহ মিটারের চাপ হ্রাসের 5 গুণ কম নয়,যাতে প্রবাহ মিটার স্থিতিশীল এবং স্বাভাবিকভাবে কাজ করতে পারে.
9. বৈদ্যুতিক রিমোট ট্রান্সমিশন এবং অ্যালার্ম সীমা সুইচ সঙ্গে প্রবাহ মিটার ব্যবহার করার আগে, যন্ত্রের কভার খুলুন এবং তারের ডায়াগ্রাম অনুযায়ী সঠিকভাবে তারের সংযোগ।
10. মিটারের সূচকের উপর সতর্কতা প্লেট অনুসারে, ডিমপিং টুকরোটি বের করুন যা পরিবহনের সময় ভাসমানকে কম্পন হতে বাধা দেয় এবং তারপরে মিটারটি পুনরুদ্ধার করার পরে ব্যবহার করুন।
11. যদি প্রবাহ মিটার চালু থাকে, কারণ পাইপলাইনে কোন চাপ নেই বা সিস্টেমটি যন্ত্রের স্বাভাবিক কাজের চাপে পৌঁছায়নি,ধীরে ধীরে নিয়ন্ত্রণ ভালভ খুলুন যতক্ষণ না যন্ত্রটি ব্যবহারের আগে সিস্টেম স্বাভাবিক হয়. অন্যথায়, পয়েন্টার ঝাঁপ দেওয়া বা ফ্ল্যাট হঠাৎ সরানো সহজ। একটি গোলাপ আঘাত দ্বারা ক্ষতিগ্রস্ত।
12. ব্যবহারকারীর ব্যবহারঃ ব্যবহারকারীর ব্যবহারের সময়, যদি পরিমাপ করা তরলটির ঘনত্ব পানির চেয়ে আলাদা হয়,অথবা পরিমাপ করা গ্যাসের পরামিতি এবং কাজের অবস্থা নির্মাতার নিয়ম থেকে আলাদা, প্রবাহ মিটার সূচক রিডিং রূপান্তর করা উচিত। রূপান্তর পদ্ধতিটি পরিশিষ্টে দেখানো হয়েছে।
স্পেসিফিকেশন
| পরিমাপ পরিসীমা |
পানি (20°C) 16 ̊150000 লিটার/ঘন্টা |
এলসিডি |
তাত্ক্ষণিক প্রবাহ হার প্রদর্শন মান পরিসীমাঃ 0.00099999 |
| গ্যাস ((০.১০১৩ এমপিএ ২০ ডিগ্রি সেলসিয়াস) ০.৫.৪০০০ মি৩/ঘন্টা |
সমষ্টিগত প্রবাহ প্রদর্শন মান পরিসীমাঃ 0.0099999999 |
| জ্যাকেটের চাপ রেটিং |
1.6 এমপিএ |
বৈদ্যুতিক ইন্টারফেস |
এম২০×১।5,PG11,1/2NPT অথবা ব্যবহারকারী নির্দিষ্টকরণ প্রদান করে |
| মাঝারি তাপমাত্রা |
স্ট্যান্ডার্ড টাইপ -৮০°সি ০+২২০°সি |
সামগ্রিক উচ্চতা |
স্ট্যান্ডার্ড টাইপঃ 250mm ((অন্যান্য ইনস্টলেশন পদ্ধতির জন্য, সংশ্লিষ্ট টেবিল দেখুন) |
| উচ্চ তাপমাত্রা প্রকার |
৩০০ ডিগ্রি সেলসিয়াস |
সুরক্ষা স্তর |
আইপি৬৫/আইপি৬৭ |
| FEP টাইপ আচ্ছাদিত |
≤ 85°C |
বিস্ফোরণ প্রতিরোধী চিহ্ন |
অভ্যন্তরীণভাবে নিরাপদঃ ExiaIICT3 ¢ 6 |
| বিস্ফোরণ প্রতিরোধী প্রকারঃExdIICT4 ¢ 6 |
| পরিবেষ্টিত তাপমাত্রা |
-40°C+120°C ((C9≤85°C) (এলসিডি ডিসপ্লে সহ রিমোট ট্রান্সমিশন টাইপ≤70°C) |
মাঝারি সান্দ্রতা |
DN15: ≤5mPa.s |
| ≤30mPa.s) |
| DN25: ≤250mPa.s |
| DN50 ∆DN150:≤300mPa.s |
|
পরিসীমা অনুপাত
|
10১.১.১ বিশেষ প্রকার |
আউটপুট |
স্ট্যান্ডার্ড সিগন্যালঃ দুই তারের সিস্টেম 4 ~ 20mA (হার্ট যোগাযোগ দিয়ে সজ্জিত করা যেতে পারে) |
| স্ট্যান্ডার্ড সিগন্যালঃ তিন তারের সিস্টেম ০ ০১০ এমএ |
| অ্যালার্ম সংকেতঃ 1. দুটি রিলে আউটপুট (সীমা মান 125VAC/0.25A) |
| 2. এক বা দুটি ঘনিষ্ঠতা সুইচ (সুইচ প্রয়োজনীয়তা গ্রাহকের প্রয়োজনীয়তা উপর ভিত্তি করে) |
| ইম্পলস সিগন্যাল আউটপুটঃ 0-1KHz বিচ্ছিন্ন আউটপুট (আউটপুট স্তর Vpp> 4.5V) |
| নির্ভুলতার মাত্রা |
2.5 ((বিশেষ প্রকার1.5% বা 1.0%) |
দ্বারা চালিত |
স্ট্যান্ডার্ড টাইপঃ 24VDC ± 20% |
| এসি টাইপঃ 220VAC (85 ′′ 265VAC) (কাস্টমাইজ করা প্রয়োজন) |
| ব্যাটারি প্রকারঃ 3.7@4.4-5.2AH লিথিয়াম ব্যাটারি। বিভিন্ন ব্যবহারের শর্ত অনুযায়ী, প্রতিটি গ্রুপ (3 থেকে 12 মাস) ব্যবহার করা যেতে পারে, এবং দুটি গ্রুপ একের পর এক ব্যবহার করা যেতে পারে। |
| কাজের চাপ |
DN15 ∆DN50 PN16MPa (বিশেষ প্রকার 25MPa) |
সংযোগ পদ্ধতি |
স্ট্যান্ডার্ড প্রকারঃ HG20592 ফ্ল্যাঞ্জ |
| DN80 ∆N150 PN10MPa (বিশেষ প্রকার 16MPa) |
বিশেষ প্রকারঃ ব্যবহারকারী ফ্ল্যাঞ্জ স্ট্যান্ডার্ড সরবরাহ করে |
| |
থ্রেডযুক্ত সংযোগের ধরনঃ ব্যবহারকারীর দ্বারা নির্দিষ্ট |
সাবধানতা
স্যানিটারি মেটাল টিউব রটার ফ্লোমিটার ব্যবহার করার সময় সতর্কতা।
1ধাতব রটার ফ্লোমিটার, ধাতব টিউব ফ্লোট ফ্লোমিটার, এবং ভেরাবার ফ্লোমিটার উচ্চ তাপমাত্রা প্রতিরোধের সাথে 450 ডিগ্রি সেলসিয়াস পর্যন্ত।
2. ছোট ব্যাসার্ধ এবং কম প্রবাহ হার গ্যাস, তরল এবং বাষ্প প্রবাহ পরিমাপ করার জন্য উপযুক্ত।
3উচ্চ-ভোল্টেজ প্রতিরোধী চৌম্বকীয় কাপলিং নীতি, কোন ফুটো এবং উচ্চ চাপ প্রতিরোধের।
4. প্রবাহের হার পরিমাপ করুন। যখন প্রবাহের হার 100m3/h পানি প্রবাহের হার অতিক্রম করে, চাপ ক্ষতি বড় হবে। .
5পরিমাপ পরিসীমাটি মূলত প্রক্রিয়া নিয়ন্ত্রণ যন্ত্রপাতিগুলির জন্য ব্যবহৃত হয়, যার নির্ভুলতা 1%, সাধারণত 1.5% এবং পরিসীমা অনুপাত 10:1.
6. স্বতন্ত্রভাবে নিরাপদ বিস্ফোরণ-প্রতিরোধী এবং বিস্ফোরণ-প্রতিরোধী প্রকার সহ বিপজ্জনক অনুষ্ঠানের জন্য উপযুক্ত।
7ইনস্টলেশনের পদ্ধতি উপযুক্ত ইনস্টলেশন পদ্ধতি হল উল্লম্ব ইনস্টলেশন যার নীচে ভিতরে এবং উপরে বাইরে।
নির্মাতার শক্তি
স্মার্ট ইন্সট্রুমেন্টের সরাসরি সরবরাহকারী প্রস্তুতকারক
কোম্পানির সম্পূর্ণ উৎপাদন ও প্রক্রিয়াকরণ সরঞ্জাম রয়েছে। ইলেকট্রনিক্স কর্মশালার একটি আধুনিক এসএমটি সমাবেশ লাইন এবং একটি সম্পূর্ণ ইলেকট্রনিক ডিজাইন এবং উন্নয়ন পরীক্ষাগার রয়েছে।যন্ত্রপাতি কর্মশালার একাধিক স্পষ্টতা সিএনসি টার্ন আছে, সাধারণ টার্ন, প্রক্রিয়াকরণ, সম্পূর্ণ স্বয়ংক্রিয় পরিধি সাইজ ওয়েল্ডিং মেশিন, ড্রিলিং মেশিন এবং অন্যান্য সরঞ্জাম।ক্যালিব্রেশন কর্মশালায় দুটি তরল ক্যালিব্রেশন পরীক্ষার লাইন এবং একটি ছোট এবং মাঝারি প্রবাহের গ্যাস ক্যালিব্রেশন পরীক্ষার লাইন রয়েছে যাতে প্রতিটি পণ্য প্রকৃত অবস্থার অনুযায়ী পরীক্ষা করা হয় তা নিশ্চিত করা যায়পণ্যের গুণমান নিশ্চিত করার জন্য ক্যালিব্রেশন এবং যাচাইকরণ।
স্ট্যান্ডার্ড মাত্রা এবং ওজন
জ্যাকেট টাইপ সামগ্রিক মাত্রা এবং ওজন
আচ্ছাদিত FEP টাইপ সামগ্রিক মাত্রা এবং ওজন
টপ-ইন এবং বট-আউট টাইপের মাত্রা এবং ওজন
সাইড-ইন এবং সাইড-আউট টাইপঃ সামগ্রিক মাত্রা, ওজন এবং চাপ হ্রাস
তল প্রবেশ এবং পাশের প্রস্থান প্রকারঃ সামগ্রিক মাত্রা, ওজন এবং চাপ হ্রাস
অনুভূমিক ইনস্টলেশনের ধরনঃ সামগ্রিক মাত্রা, ওজন এবং চাপ হ্রাস
