বাল্ক যথার্থ ইলেক্ট্রোম্যাগনেটিক ফ্লোম মিটার ম্যানুয়াল

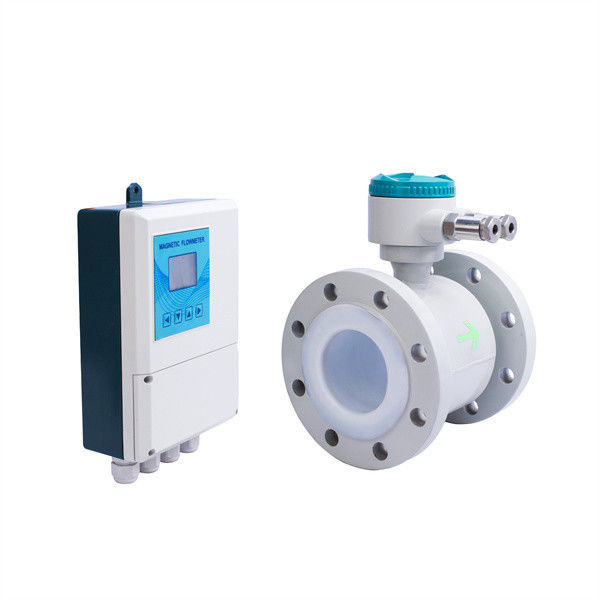

স্প্লিট টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার একটি গতি প্রবাহ মিটার যা একটি ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের সাথে পরিমাপ করা যেতে পারে। নিওপ্রেনের আস্তরণ বা পিটিএফই আস্তরণ বা এফ 46 আস্তরণের বিকল্প,স্ট্যান্ডার্ড স্টেইনলেস স্টীল ইলেক্ট্রোড, ফ্ল্যাঞ্জ ইনস্টলেশন, 24 ভোল্ট পাওয়ার সাপ্লাই বা 220 ভোল্ট পাওয়ার সাপ্লাই, দুই তারের 4-20mA আউটপুট বা 485 যোগাযোগ আউটপুট ঐচ্ছিক, স্প্লিট টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের সাইট প্রদর্শন,ফ্যাক্টর মূল্য মালবাহী অন্তর্ভুক্ত, এবং ওয়ারেন্টি 2 বছর. এটি আপনার কাজের শর্ত পূরণের জন্য গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে.

পালস আউটপুট
দুটি ধরণের পালস আউটপুট রয়েছেঃ ফ্রিকোয়েন্সি আউটপুট মোড এবং পালস আউটপুট মোড। মিটারটি ফ্রিকোয়েন্সি মোডে অবিচ্ছিন্ন বর্গাকার তরঙ্গ পালস আউটপুট করে,পলস মোডে পলস সিরিজফ্রিকোয়েন্সি আউটপুট সাধারণত প্রবাহ হার পরিমাপ এবং স্বল্প সময়ের সময়কালের জন্য ব্যবহৃত হয়।পালস আউটপুট সরাসরি একটি বহিরাগত কাউন্টারে সংযুক্ত করা যেতে পারে এবং প্রায়ই দীর্ঘ সময়ের জন্য ব্যবহার করা হয়.
যেমনটি পূর্বে উল্লেখ করা হয়েছে, ট্রানজিস্টর ওপেন কলেক্টর সার্কিটটি ফ্রিকোয়েন্সি এবং ইমপ্লাস আউটপুটের জন্য ব্যবহৃত হয়। অতএব, বাহ্যিক ডিসি পাওয়ার সাপ্লাই এবং লোড প্রয়োজনীয়।

বৈশিষ্ট্য
1পরিমাপটি প্রবাহ ঘনত্ব, সান্দ্রতা, তাপমাত্রা, চাপ এবং পরিবাহিতা দ্বারা প্রভাবিত হয় না।রৈখিক পরিমাপের নীতি অনুসারে উচ্চ নির্ভুলতা পরিমাপ নিশ্চিত করা হয়.
2. পাইপে কোন বাধা নেই, চাপের ক্ষতি নেই এবং সোজা পাইপলাইনের জন্য কম প্রয়োজনীয়তা রয়েছে।
3. DN 6 থেকে DN2000 পাইপ আকারের একটি বিস্তৃত পরিসীমা জুড়ে। বিভিন্ন প্রবাহ বৈশিষ্ট্য সন্তুষ্ট করার জন্য বিভিন্ন liners এবং ইলেক্ট্রোড উপলব্ধ।
4. প্রোগ্রামযোগ্য নিম্ন ফ্রিকোয়েন্সি বর্গ তরঙ্গ ক্ষেত্র উত্তেজনা, পরিমাপ স্থিতিশীলতা উন্নত এবং শক্তি খরচ কমাতে।
5. 16 বিট এমসিইউ বাস্তবায়ন, উচ্চ ইন্টিগ্রেশন এবং নির্ভুলতা প্রদান; সম্পূর্ণ ডিজিটাল প্রসেসিং, উচ্চ শব্দ প্রতিরোধের এবং নির্ভরযোগ্য পরিমাপ; প্রবাহ পরিমাপ পরিসীমা 1500 পর্যন্তঃ1.
6হাই ডিফিনিশন এলসিডি ডিসপ্লে।
7. RS485 বা RS232 ইন্টারফেস ডিজিটাল যোগাযোগ সমর্থন করে।
8. বুদ্ধিমান খালি পাইপ সনাক্তকরণ এবং বৈদ্যুতিন প্রতিরোধের পরিমাপ খালি পাইপ এবং বৈদ্যুতিন দূষণ সঠিকভাবে নির্ণয়।
9নির্ভরযোগ্যতা বাড়াতে এসএমডি উপাদান এবং পৃষ্ঠের মাউন্ট প্রযুক্তি (এসএমটি) প্রয়োগ করা হয়।

প্রধান অ্যাপ্লিকেশন

TQMF ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার একটি বন্ধ পাইপলাইনে পরিবাহী তরল এর ভলিউম প্রবাহ পরিমাপ করতে ব্যবহার করা যেতে পারে।এটি ব্যাপকভাবে রাসায়নিক ও পেট্রোলিয়াম শিল্পের ক্ষেত্রে প্রবাহ পরিমাপ এবং নিয়ন্ত্রণে প্রয়োগ করা হয়, ধাতু শিল্প, জল ও বর্জ্য জল, কৃষি ও সেচ, কাগজ উৎপাদন, খাদ্য ও পানীয় শিল্প এবং ওষুধ শিল্প।-২৫°সি থেকে +৬০°সি-২৫°C থেকে +৬০°C; আপেক্ষিক আর্দ্রতাঃ ৫% থেকে ৯০%; ১.৪.৪। কাজের শর্ত সর্বোচ্চ তরল তাপমাত্রাঃ কমপ্যাক্ট টাইপঃ ৬০°C দূরবর্তী টাইপঃ টেফলন ১৫০°সি নিওপ্রেন ৮০°সি;120°C পলিউরেথেন 70°C তরল পরিবাহিতা: ≥ 5 ̊S/সেমি

পরিমাপের নীতি

ইলেক্ট্রোম্যাগনেটিক ফ্লোমমিটারের পরিমাপ নীতিটি ফ্যারাডির ইলেক্ট্রোম্যাগনেটিক ইনডাকশন আইন ভিত্তিক। সেন্সরটি মূলত বিচ্ছিন্ন আস্তরণের সাথে পরিমাপ টিউব দিয়ে গঠিত,একটি জোড়া ইলেকট্রোড যা পরিমাপ টিউব দেয়ালের অনুপ্রবেশ দ্বারা ইনস্টল করা হয়, একটি জোড়া coils এবং লোহা কোর কাজ চৌম্বক ক্ষেত্র উত্পাদন করতে. যখন পরিবাহী তরল সেন্সর এর পরিমাপ নল মাধ্যমে প্রবাহিত,ভোল্টেজ সংকেত তরল গড় প্রবাহের গতির সরাসরি অনুপাতে ইলেক্ট্রোড উপর induced করা হবে. বিভিন্ন ডিসপ্লে ফাংশন উপলব্ধি করার জন্য সংকেতটি ট্রান্সমিটার দ্বারা প্রশস্ত এবং চিকিত্সা করা হয়।

কনভার্টার সার্কিট স্কিম্যাটিক

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingকনভার্টার সার্কিটের স্কিম চিত্র ২-এ দেখানো হয়েছে।1.

প্যারামিটার সেটিং টেবিল মেনু

কনভার্টার সেটিং মেনুতে 45 টি আইটেম রয়েছে। তাদের মধ্যে অনেকগুলি শিপিংয়ের আগে প্রস্তুতকারকের দ্বারা সেট আপ করা হয়। প্রয়োগ করার সময় তাদের পরিবর্তন করা প্রয়োজন হয় না।শুধুমাত্র তাদের কয়েক অ্যাপ্লিকেশন অনুযায়ী ব্যবহারকারী দ্বারা সেট করা যেতে পারে. মেনু আইটেমগুলি নীচের টেবিলে তালিকাভুক্ত করা হয়েছেঃ

দৃশ্যকল্প প্রয়োগঃ

প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
