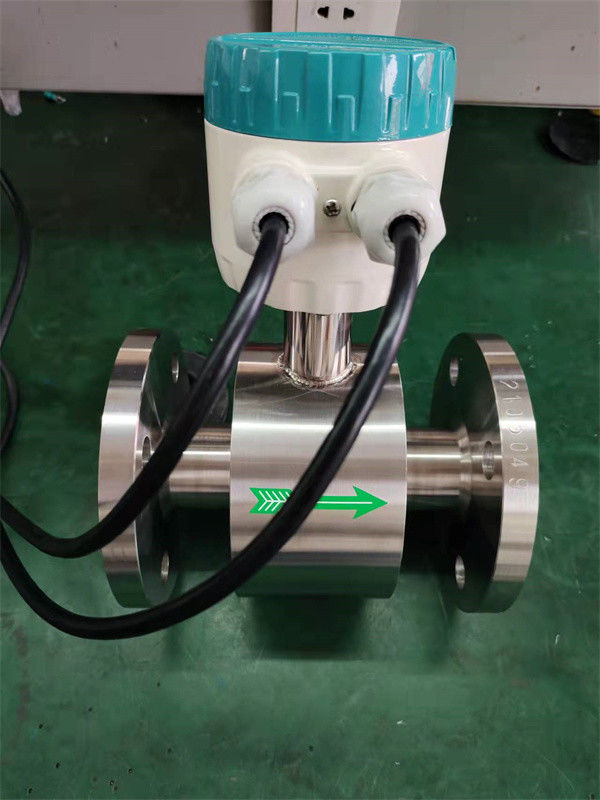

অপচয়িত পানির পাইপ নিকাশী প্রবাহ মিটার

ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের প্রদর্শন মোডটি বিভক্তঃ বিভক্ত টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার, ইন্টিগ্রেটেড টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার

প্রদর্শন মোড অনুযায়ী, ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারগুলি বিভক্ত হয়ঃ বিভক্ত টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার এবং ইন্টিগ্রেটেড টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার। সিরিজের নামমাত্র ব্যাসার্ধ DN15 ~ DN3000.
স্প্লিট-টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার একটি ইন্ডাক্টিভ যন্ত্র যা ফ্যারাডে'র ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আইন ভিত্তিক একটি পাইপে পরিবাহী মাধ্যমের ভলিউম প্রবাহ পরিমাপ করে।এটি ডিজিটাল উত্তেজনা উপলব্ধি করতে মাইক্রোকন্ট্রোলার এমবেডেড প্রযুক্তি ব্যবহার করে. একই সময়ে, এটি বৈদ্যুতিন চৌম্বকীয় ফ্লোমিটারে সিএএন ফিল্ডবাস ব্যবহার করে, যা চীনে প্রথম। প্রযুক্তিটি দেশীয় শীর্ষস্থানীয় স্তরে পৌঁছেছে।
স্প্লিট-টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার শুধুমাত্র সাইটে প্রদর্শনের চাহিদা পূরণ করে না, তবে রেকর্ডিং, সমন্বয় এবং নিয়ন্ত্রণের জন্য 4-20mA বর্তমান সংকেতগুলিও আউটপুট করতে পারে।এটি এখন রাসায়নিক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, পরিবেশ সুরক্ষা, ধাতুবিদ্যা, ঔষধ, কাগজ উৎপাদন, জল সরবরাহ ও নিষ্কাশন এবং অন্যান্য শিল্প প্রযুক্তি ও ব্যবস্থাপনা বিভাগ।
সাধারণ পরিবাহী তরল প্রবাহ পরিমাপ ছাড়াও, বিভক্ত টাইপ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার তরল-কঠিন দ্বি-ফেজ প্রবাহ, উচ্চ সান্দ্রতা তরল প্রবাহ,এবং লবণ, শক্তিশালী অ্যাসিড, এবং শক্তিশালী ক্ষারীয় তরল।
ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারটি ফ্যারাডে'র ইলেক্ট্রোম্যাগনেটিক ইনডাকশন আইন অনুসারে তৈরি করা হয়েছে এবং এটি পরিবাহী তরলগুলির ভলিউম প্রবাহ পরিমাপ করতে ব্যবহৃত হয়।এর অনন্য বৈশিষ্ট্যগুলির কারণে, এটি শিল্পে বিভিন্ন পরিবাহী তরল পরিমাপে ব্যাপকভাবে ব্যবহৃত হয়েছে। এটি প্রধানত রাসায়নিক শিল্প, কাগজ তৈরি, খাদ্য, টেক্সটাইল, ধাতুবিদ্যা, পরিবেশ সুরক্ষা,জল সরবরাহ ও নিকাশী এবং অন্যান্য শিল্পএটি কম্পিউটারের সাথে মিলিয়ে সিস্টেম নিয়ন্ত্রণ করতে পারে।

ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার ইনস্টলেশনের প্রয়োজনীয়তা
1. অনুভূমিক এবং উল্লম্ব প্রবাহের দিকের জন্য, বৈদ্যুতিন চৌম্বকীয় প্রবাহ মিটারটি অনুভূমিক পাইপের নীচের অংশে এবং উল্লম্ব উপরের অংশে ইনস্টল করা উচিত,এবং পাইপ সর্বোচ্চ বিন্দু এবং উল্লম্ব নিচে অংশ এটি ইনস্টল এড়াতে;

2. যখন প্রবাহের দিকটি ঝুঁকে থাকে, তখন ইলেক্ট্রোম্যাগনেটিক প্রবাহ মিটারটি পাইপের উত্থান পয়েন্টে ইনস্টল করা উচিত;

3. ডিসচার্জ পাইপ খোলার সময়, ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারটি পাইপের নীচের অংশে ইনস্টল করা উচিত;

4যখন পাইপলাইন ড্রপ 5 মিটার অতিক্রম করে, একটি নিষ্কাশন ভালভ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের নীচে ইনস্টল করা উচিত;

5. পাইপলাইনের নিয়ন্ত্রণ ভালভ এবং কাট-অফ ভালভটি ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের নীচে ইনস্টল করা উচিত এবং সেন্সরের উপরে ইনস্টল করা উচিত নয়;

6ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার পাম্পের ইনপুট এ ইনস্টল করা যাবে না, কিন্তু আউটপুট এ ইনস্টল করা উচিত;

7. কিভাবে পরিমাপ কূপে ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার ইনস্টল করবেন;

বৈশিষ্ট্য
1পরিমাপটি প্রবাহ ঘনত্ব, সান্দ্রতা, তাপমাত্রা, চাপ এবং পরিবাহিতা দ্বারা প্রভাবিত হয় না।রৈখিক পরিমাপের নীতি অনুসারে উচ্চ নির্ভুলতা পরিমাপ নিশ্চিত করা হয়.
2. পাইপে কোন বাধা নেই, চাপের ক্ষতি নেই এবং সোজা পাইপলাইনের জন্য কম প্রয়োজনীয়তা রয়েছে।
3. DN 6 থেকে DN2000 পাইপ আকারের একটি বিস্তৃত পরিসীমা জুড়ে। বিভিন্ন প্রবাহ বৈশিষ্ট্য সন্তুষ্ট করার জন্য বিভিন্ন liners এবং ইলেক্ট্রোড উপলব্ধ।
4. প্রোগ্রামযোগ্য নিম্ন ফ্রিকোয়েন্সি বর্গ তরঙ্গ ক্ষেত্র উত্তেজনা, পরিমাপ স্থিতিশীলতা উন্নত এবং শক্তি খরচ কমাতে।
5. 16 বিট এমসিইউ বাস্তবায়ন, উচ্চ ইন্টিগ্রেশন এবং নির্ভুলতা প্রদান; সম্পূর্ণ ডিজিটাল প্রসেসিং, উচ্চ শব্দ প্রতিরোধের এবং নির্ভরযোগ্য পরিমাপ; প্রবাহ পরিমাপ পরিসীমা 1500 পর্যন্তঃ1.
6হাই ডিফিনিশন এলসিডি ডিসপ্লে।
7. RS485 বা RS232 ইন্টারফেস ডিজিটাল যোগাযোগ সমর্থন করে।
8. বুদ্ধিমান খালি পাইপ সনাক্তকরণ এবং বৈদ্যুতিন প্রতিরোধের পরিমাপ খালি পাইপ এবং বৈদ্যুতিন দূষণ সঠিকভাবে নির্ণয়।
9নির্ভরযোগ্যতা বাড়াতে এসএমডি উপাদান এবং পৃষ্ঠের মাউন্ট প্রযুক্তি (এসএমটি) প্রয়োগ করা হয়।

প্রধান অ্যাপ্লিকেশন

TQMF ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার একটি বন্ধ পাইপলাইনে পরিবাহী তরল এর ভলিউম প্রবাহ পরিমাপ করতে ব্যবহার করা যেতে পারে।এটি ব্যাপকভাবে রাসায়নিক ও পেট্রোলিয়াম শিল্পের ক্ষেত্রে প্রবাহ পরিমাপ এবং নিয়ন্ত্রণে প্রয়োগ করা হয়, ধাতু শিল্প, জল ও বর্জ্য জল, কৃষি ও সেচ, কাগজ উৎপাদন, খাদ্য ও পানীয় শিল্প এবং ওষুধ শিল্প।-২৫°সি থেকে +৬০°সি-২৫°C থেকে +৬০°C; আপেক্ষিক আর্দ্রতাঃ ৫% থেকে ৯০%; ১.৪.৪। কাজের শর্ত সর্বোচ্চ তরল তাপমাত্রাঃ কমপ্যাক্ট টাইপঃ ৬০°C দূরবর্তী টাইপঃ টেফলন ১৫০°সি নিওপ্রেন ৮০°সি;120°C পলিউরেথেন 70°C তরল পরিবাহিতা: ≥ 5 ̊S/সেমি

এল.এফ. কটফ এবং কটফ এনবেল
নিম্ন প্রবাহ সীমানা প্রবাহ পরিসীমা তুলনায় শতাংশ সেট করা হয়। যদি Cutoff সক্ষম করা হয় এবং প্রবাহ সেট মান কম হয়, প্রবাহ হার প্রদর্শন,গতি এবং শতাংশ এবং সংকেত আউটপুট শূন্য করতে বাধ্য হয়যদি আইটেমটি নিষ্ক্রিয় করা হয়, কোন পদক্ষেপ নেওয়া হয় না।

পরিমাপের নীতি

ইলেক্ট্রোম্যাগনেটিক ফ্লোমমিটারের পরিমাপ নীতিটি ফ্যারাডির ইলেক্ট্রোম্যাগনেটিক ইনডাকশন আইন ভিত্তিক। সেন্সরটি মূলত বিচ্ছিন্ন আস্তরণের সাথে পরিমাপ টিউব দিয়ে গঠিত,একটি জোড়া ইলেকট্রোড যা পরিমাপ টিউব দেয়ালের অনুপ্রবেশ দ্বারা ইনস্টল করা হয়, একটি জোড়া coils এবং লোহা কোর কাজ চৌম্বক ক্ষেত্র উত্পাদন করতে. যখন পরিবাহী তরল সেন্সর এর পরিমাপ নল মাধ্যমে প্রবাহিত,ভোল্টেজ সংকেত তরল গড় প্রবাহের গতির সরাসরি অনুপাতে ইলেক্ট্রোড উপর induced করা হবে. বিভিন্ন ডিসপ্লে ফাংশন উপলব্ধি করার জন্য সংকেতটি ট্রান্সমিটার দ্বারা প্রশস্ত এবং চিকিত্সা করা হয়।

কনভার্টার সার্কিট স্কিম্যাটিক

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingকনভার্টার সার্কিটের স্কিম চিত্র ২-এ দেখানো হয়েছে।1.

প্যারামিটার সেটিং টেবিল মেনু

কনভার্টার সেটিং মেনুতে 45 টি আইটেম রয়েছে। তাদের মধ্যে অনেকগুলি শিপিংয়ের আগে প্রস্তুতকারকের দ্বারা সেট আপ করা হয়। প্রয়োগের সময় তাদের পরিবর্তন করা প্রয়োজন হয় না।শুধুমাত্র তাদের কয়েক অ্যাপ্লিকেশন অনুযায়ী ব্যবহারকারী দ্বারা সেট করা যেতে পারে. মেনু আইটেমগুলি নীচের টেবিলে তালিকাভুক্ত করা হয়েছেঃ

দৃশ্যকল্প প্রয়োগঃ

প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
