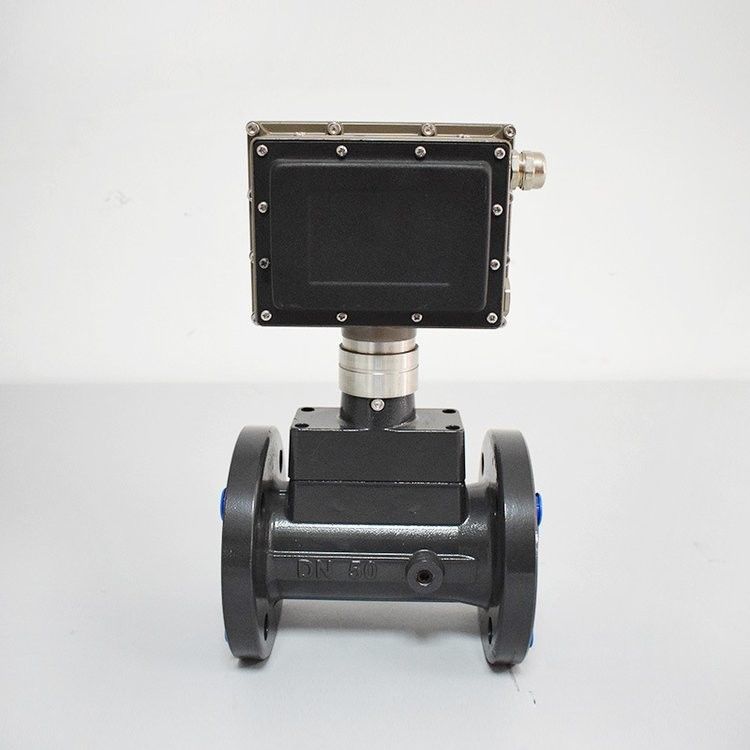

গ্যাস টারবাইন ফ্লোমিটার RS485 যোগাযোগ

প্যারামিটার

1যন্ত্রের ক্যালিবার এবং সংযোগ পদ্ধতিঃ ২৫।40.50.65.80.100.125.150.200.250.300 ফ্ল্যাঞ্জ সংযোগ গ্রহণ করে
2. পরিসীমা অনুপাতঃ 1:10 1:20 1:30
3যন্ত্রপাতি উপাদানঃ মিটার শরীরঃ 304 স্টেইনলেস স্টীল
4সুরক্ষা স্তর: ip65

গ্যাস টারবাইন ফ্লো মিটারগুলি মূলত শিল্প পাইপলাইনে বায়ু, নাইট্রোজেন, অক্সিজেন, হাইড্রোজেন, বায়োগ্যাস, প্রাকৃতিক গ্যাস, বাষ্প এবং অন্যান্য মাঝারি তরলগুলির প্রবাহ পরিমাপ করতে ব্যবহৃত হয়।কাজের অবস্থার অধীনে ভলিউম প্রবাহ পরিমাপ যখন, এটি তরল ঘনত্ব, চাপ, তাপমাত্রা, সান্দ্রতা এবং অন্যান্য পরামিতি থেকে প্রায় স্বাধীন। প্রভাব। কোন চলন্ত যান্ত্রিক অংশ নেই, তাই এটি উচ্চ নির্ভরযোগ্যতা এবং কম রক্ষণাবেক্ষণ আছে।যন্ত্রের পরামিতি দীর্ঘ সময়ের জন্য স্থিতিশীল হতে পারেগ্যাস ভর্টেক্স ফ্লোমিটারে একটি পিজো ইলেকট্রিক স্ট্রেস সেন্সর ব্যবহার করা হয়, যা অত্যন্ত নির্ভরযোগ্য এবং -20°C থেকে +250°C পর্যন্ত অপারেটিং তাপমাত্রা পরিসীমাতে কাজ করতে পারে।এটিতে অ্যানালগ স্ট্যান্ডার্ড সিগন্যাল এবং ডিজিটাল ইমপলস সিগন্যাল আউটপুট রয়েছেএটি একটি তুলনামূলকভাবে উন্নত এবং আদর্শ প্রবাহ মিটার।

বর্ণনা

তাপমাত্রা এবং চাপ ক্ষতিপূরণ গ্যাস টারবাইন প্রবাহ মিটার একটি গ্যাস টারবাইন প্রবাহ সেন্সর এবং একটি প্রবাহ totalizer একীভূত।এর প্রধান পারফরম্যান্স সূচকগুলো হচ্ছে:.

কার্যকরী নীতি
যখন বায়ু প্রবাহ প্রবাহ মিটার প্রবেশ করে, এটি প্রথমে একটি বিশেষ কাঠামোর সাথে rectifier মাধ্যমে পাস এবং ত্বরান্বিত হয়। তরল কর্ম অধীনে,টারবাইন প্রতিরোধ টর্ক এবং ঘর্ষণ টর্ক অতিক্রম এবং ঘোরানো শুরুযখন টর্ক ভারসাম্য অর্জন করে, ঘূর্ণন গতি স্থিতিশীল হয়। টারবাইন ঘূর্ণন গতি গ্যাস প্রবাহ আনুপাতিক হয়,এবং চৌম্বকীয় ক্ষেত্র পর্যায়ক্রমে ঘোরানো ট্রান্সমিটার ডিস্কের চৌম্বক দ্বারা পরিবর্তিত হয়, যাতে পালস জেনারেটর প্রবাহের হারের সাথে আনুপাতিক ফ্রিকোয়েন্সির একটি পালস সংকেত আউটপুট করে।রূপান্তরকারী মধ্যে মাইক্রোপ্রসেসর গণনা এবং কাজ অবস্থা প্রবাহ হার পেতে নাড়ি সংকেত গণনাএকই সময়ে, এটি মাধ্যমের তাপমাত্রা এবং চাপ সনাক্ত করে, কাজের অবস্থার ভলিউম প্রবাহের হারকে ভলিউম সংশোধন মডেল অনুযায়ী স্ট্যান্ডার্ড ভলিউম প্রবাহের হারে রূপান্তর করে,এবং স্ট্যান্ডার্ড ভলিউম মোট পরিমাণ পেতে এটি জমা. .

গণনার সূত্র
উদাহরণস্বরূপঃ DN40 ক্যালিবার গ্যাস টারবাইন ফ্লোমিটার, প্রবাহ পরিসীমা 5-50m3/h, F-1 0 এ সেট করা আছে (অনুসরণীয় পরিমাণ দেখায় mh, সমষ্টিগত পরিমাণ দেখায় m3), F-8 0 এ সেট করা আছে।001, F-9 250ms এ সেট করা হয়, এর মানে হল যে 0.001 মিটার প্রতিটি সঞ্চিত প্রবাহের জন্য, 250ms এর একটি পালস প্রস্থ এবং 50% এর একটি কাজের চক্রের সাথে একটি সমতুল্য ইমপ্লাস আউটপুট হবে, অর্থাৎ,উপরের সীমা ফ্রিকোয়েন্সি 1000/ (250*2) = 2Hz, এবং প্রবাহের সংশ্লিষ্ট উপরের সীমা 0.001 * 2 * 3600-7.2 মি 3 / ঘন্টা, যখন তাত্ক্ষণিক প্রবাহের হার 7.2 মি 3 / ঘন্টা বেশি হয়, তখন আউটপুট সমতুল্য পালসের ফ্রিকোয়েন্সি এখনও 2Hz হয়, অর্থাৎ,আউটপুট স্যাচুরেটেড.

ইনস্ট্রুমেন্ট কোয়ালিফায়েন্ট ক্ষতিপূরণ, অর্থাৎ ইনস্ট্রুমেন্ট কোয়ালিফায়েন্ট K এর বহু-পয়েন্ট পলিলাইন সংশোধন (P16 দেখুন), মোট 1 6 এ সেট করা যেতে পারে, (F, K) (i = 1, 2,..., 6)

(১) F হল প্রারম্ভিক ফ্রিকোয়েন্সি, প্রবাহের হারের সমানুপাতিক, একক Hz;

К হল E ফ্রিকোয়েন্সি পয়েন্টে t সহগ এবং যন্ত্রের সহগ K (P9 পরামিতি) এর মধ্যে মাত্রাহীন সম্পর্ক, যেখানে K হল F ফ্রিকোয়েন্সি পয়েন্টে প্রকৃত সহগ,সাধারণভাবে বাস্তব প্রবাহ ক্যালিব্রেশন দ্বারা প্রাপ্ত.

(২) মাল্টি-পয়েন্ট পলিলাইন সংশোধনের কাজের নীতি। বর্তমান প্রবাহের হারের সাথে মিলে যাওয়া ফ্রিকোয়েন্সি Q হল F:

F. > F, (i=12...18), টেবিলে নির্মিত নির্দিষ্ট পরামিতি অনুযায়ী, F হল শেষ সংশোধন পয়েন্টের ফ্রিকোয়েন্সি।


স্পেসিফিকেশন

চিত্র

1উপরের সীমা চাপ হ্রাস হ'ল চাপ হ্রাস যখন প্রবাহ মিটারটি উপরের সীমা প্রবাহ বিন্দুতে কাজ করে, মাধ্যমটি বায়ু এবং তাপমাত্রা স্বাভাবিক থাকে।

2DN20, DN32, DN65, এবং DN125 অ-জাতীয় মান পণ্য এবং কাস্টমাইজ করা প্রয়োজন।

ইনস্টলেশনের স্থান এবং প্রয়োজনীয়তা
1. এটি কঠোরভাবে প্রবাহ মিটার সঙ্গে অনলাইনে পাইপ ফ্ল্যাঞ্জ ঢালাই নিষিদ্ধ করা হয়। প্রবাহ মিটার ঢালাই আগে অপসারণ করা উচিত। প্রবাহ মিটার ইনস্টল করার আগে, ধ্বংসাবশেষ, ঢালাই slag,এবং পাইপলাইনে ধুলো পরিষ্কার করা উচিত.

2রক্ষণাবেক্ষণ সহজ করার জন্য এবং তরল স্বাভাবিক পরিবহন প্রভাবিত না করার জন্য, এটি উপরের চিত্র দেখানো হিসাবে একটি বাইপাস পাইপলাইন স্থাপন করার পরামর্শ দেওয়া হয়।

3প্রবাহ মিটারে অশুদ্ধ পদার্থ প্রবেশ করতে বাধা দিতে, একটি ফিল্টার ইনস্টল করা আবশ্যক।

4. প্রবাহ মিটারটি অনুভূমিকভাবে ইনস্টল করা উচিত। প্রবাহ মিটারের পরে সোজা পাইপ বিভাগের পিছনের দিকে একটি ইস্পাত সম্প্রসারণ জয়েন্ট (কম্পেনসেটর) ইনস্টল করার পরামর্শ দেওয়া হয়।সম্প্রসারণ জয়েন্ট পাইপলাইন ডিজাইনের নামমাত্র ব্যাসার্ধ এবং নামমাত্র চাপের প্রয়োজনীয়তা পূরণ করতে হবে. সম্প্রসারণ জয়েন্ট পাইপলাইন চাপের ক্ষতিপূরণ এবং প্রবাহ মিটার ইনস্টলেশন এবং disassembly সহজ করার জন্য ব্যবহৃত হয়।

5. যদি উল্লম্ব ইনস্টলেশনের প্রয়োজন হয়, দয়া করে অর্ডার করার সময় এটি নির্দেশ করুন, এবং পণ্যটি সেই অনুযায়ী কনফিগার করা আবশ্যক। ইনস্টল এবং ব্যবহারের সময়,বায়ু প্রবাহের দিক উপরে থেকে নীচে হওয়া উচিত.

6. যখন ফ্লো মিটারটি বহিরঙ্গন ব্যবহারের জন্য ইনস্টল করা হয়, তখন বৃষ্টির পানিতে ডুবে যাওয়া বা গরম সূর্যের সংস্পর্শে আসা রোধ করার জন্য একটি প্রতিরক্ষামূলক কভার যোগ করার পরামর্শ দেওয়া হয়,যা প্রবাহ মিটারের ব্যবহারের সময়কালকে প্রভাবিত করবে.

7প্রবাহ মিটারের চারপাশে কোনও শক্তিশালী বাহ্যিক চৌম্বকীয় ক্ষেত্র হস্তক্ষেপ বা শক্তিশালী যান্ত্রিক কম্পন থাকা উচিত নয়।

8প্রবাহ মিটার নির্ভরযোগ্যভাবে গ্রাউন্ড করা প্রয়োজন, কিন্তু এটি শক্তিশালী বর্তমান সিস্টেমের গ্রাউন্ডিং তারের সাথে ভাগ করা উচিত নয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

প্যাকিং ও ডেলিভারি


প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
