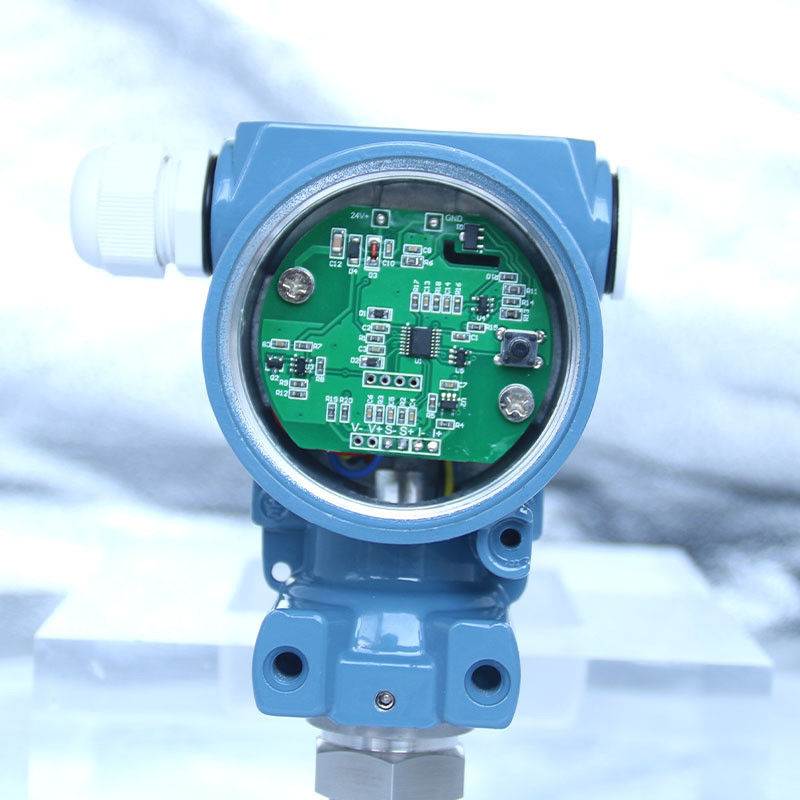

প্রোডাক্ট ইমেজ উপস্থাপনা
বর্ণনা
আমাদের কোম্পানির সিঙ্গল ক্রিস্টাল সিলিকন সিরিজ ইন্টেলিজেন্ট চাপ/ডিফারেনশিয়াল চাপ ট্রান্সমিটার ব্যবহার করার জন্য আপনাকে ধন্যবাদ।ট্রান্সমিটারটি সার্কিট ডিজাইনে মূল এবং উন্নত ডিজিটাল বিচ্ছিন্নতা প্রযুক্তি হিসাবে একটি মাইক্রোপ্রসেসর সহ একটি মডুলার নকশা গ্রহণ করে, যা উপকরণটিকে অত্যন্ত বিরোধী হস্তক্ষেপ এবং স্থিতিশীল করে তোলে। একই সময়ে, এটি তাপমাত্রা এবং স্ট্যাটিক চাপের জন্য ডিজিটাল ক্ষতিপূরণ প্রযুক্তি ব্যবহার করে,যা পরিমাপের নির্ভুলতা উন্নত করে এবং তাপমাত্রা ড্রিফট হ্রাস করে. এটি ভাল দীর্ঘমেয়াদী স্থিতিশীলতা, উচ্চ নির্ভরযোগ্যতা, শক্তিশালী স্ব-নির্ণয়ের ক্ষমতা ইত্যাদির বৈশিষ্ট্য রয়েছে। কাঠামোর দিক থেকে, ব্যবহারকারীরা সহজেই কনফিগার করতে পারেন,HART যোগাযোগের হ্যান্ডহেল্ড অপারেটরের মাধ্যমে ট্রান্সমিটার সেট এবং ক্যালিব্রেট করুন, শেলের বাইরের বোতাম এবং ডিসপ্লেতে বোতামগুলি।
যখন আপনি চাপ ট্রান্সমিটার পাবেন, পরিবহনের সময় কোনও ক্ষতির জন্য প্যাকেজিং বাক্সটি সাবধানে পরীক্ষা করুন। যদি বাক্সটি ক্ষতিগ্রস্থ হয়,শিপিং বিভাগকে জানাতে হবে এবং প্রস্তুতকারক বা বিতরণকারীকে একটি প্রতিবেদন সরবরাহ করতে হবে. প্যাকেজিং টেপটি খুলে দেখুন এবং অর্ডার করা অংশগুলি সম্পূর্ণ কিনা তা পরীক্ষা করুন। প্যাকেজিং উপকরণগুলির সাথে দরকারী ডিভাইস এবং আনুষাঙ্গিকগুলি ফেলে না দেওয়ার বিষয়ে সতর্ক থাকুন।আগে সার্ভিস সার্ভিসের সাথে যোগাযোগ না করে কারখানায় কোন অংশ ফেরত দেবেন নাযন্ত্রের মডেল নম্বর এবং প্রধান প্রযুক্তিগত বিবরণী বাক্সের নাম প্লেটে চিহ্নিত করা হয়েছে।দয়া করে নিশ্চিত হয়ে নিন যে এটি মূলত অর্ডার করার সময় স্পেসিফিকেশনের সাথে মিলেছে কিনা. আপনার চাপ ট্রান্সমিটারের সাথে সমস্যা হলে, দয়া করে পরীক্ষা করুন যে ইনস্টলেশন এবং অপারেশন পদ্ধতিগুলি সঠিক কিনা।আপনার সেটিংস এবং সমন্বয়গুলি নির্মাতার সুপারিশের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন.
ট্রান্সমিটার প্রসেস পাইপের সঠিক অবস্থান পরিমাপের মাধ্যমের উপর নির্ভর করে। একটি যুক্তিসঙ্গত ইনস্টলেশন অবস্থান নির্বাচন করার জন্য, নিম্নলিখিত পয়েন্ট বিবেচনা করা উচিতঃ
1) ক্ষয়কারী বা অতিরিক্ত উত্তপ্ত মিডিয়া ট্রান্সমিটরের সাথে সরাসরি যোগাযোগ করতে পারে না;
2) চাপ টিউবের ভিতরে স্ল্যাগ জমা হতে বাধা দিন;
3) চাপ নল যতটা সম্ভব ছোট ব্যবহার করুন;
৪) দুইটি চাপ পাইপের হাইড্রোলিক উচ্চতা ভারসাম্যপূর্ণ হওয়া উচিত;
5) চাপ পাইপ একটি ছোট তাপমাত্রা গ্রেডিয়েন্ট এবং কম্পন সঙ্গে একটি জায়গায় ইনস্টল করা উচিত;
গ্যাসের চাপ পরিমাপ করার সময়, প্রক্রিয়া পাইপলাইনে সংযুক্ত একটি চাপ-প্ররোচিত পাইপটি উল্লম্বভাবে বা উল্লম্বভাবে 45° এর মধ্যে ইনস্টল করা প্রয়োজন।ট্রান্সমিটারটি পাশের চাপ পোর্টের উপরে ইনস্টল করা উচিত যাতে প্রক্রিয়া পাইপলাইনে তরল নির্গত হতে পারে. তরল চাপ পরিমাপ করার সময়, অনুভূমিক দিক বা অনুভূমিক দিকের 45 ° এর মধ্যে প্রক্রিয়া পাইপলাইনে সংযুক্ত একটি চাপ-প্ররোচিত পাইপ ইনস্টল করা প্রয়োজন।ট্রান্সমিটার পার্শ্ব চাপ পোর্ট অধীনে ইনস্টল করা হয় প্রক্রিয়া পাইপলাইন মধ্যে গ্যাস নিষ্কাশন করার অনুমতি দেয়.
স্পেসিফিকেশন
|
পরিসীমা
|
-০.১~০~১০০ এমপিএ ((কাস্টমাইজযোগ্য)
|
|
আউটপুট
|
4~20mA, 1-5V, 0-10V, RS485 ((কাস্টমাইজযোগ্য)
|
|
সঠিকতা
|
0.৫% এফএস ০.২% এফএস
|
|
পাওয়ার সাপ্লাই
|
24 ((12-36VDC)
|
|
কাজের তাপমাত্রা
|
-20~85°C
|
|
সাময়িক ক্ষতিপূরণ
|
-১০-৭০°সি
|
|
প্রতিক্রিয়া
|
৫০০ এইচজেড
|
|
সুরক্ষা স্তর
|
আইপি ৬৫
|
|
চাপের কেন্দ্র
|
ছড়িয়ে ছিটিয়ে থাকা সিলিকন, স্ট্রেন টাইপ, সাফির
|
|
স্থিতিশীলতা কর্মক্ষমতা
|
± 0.1% F.S/বছর
|
|
হাউজিংয়ের উপাদান
|
304৩১৬ লিটার পলিটেট্রাফ্লুরোথিলিন (কাস্টমাইজযোগ্য)
|
|
প্রসেস সংযোগ
|
ডিফল্ট M20*1.5 (কাস্টমাইজযোগ্য)
|
| সংখ্যা |
পরিসীমা অনুপাত |
জিপি |
এপি |
ডিপি |
এইচপি |
| 3 |
0-02~7.0kPa ((0-20~715mmH-O) |
|
|
|
|
| 4 |
০-০.৪ ~ ৩৭।4.0kPa(0-38~3810mmH₂O) |
|
|
|
|
| 5 |
0-1.8~186.8KPa ((0-190-19050mmH₂O) |
|
|
|
|
5
7 |
0-6,9~590kPa ((0-0.07~/kgf/cm2)
0-20.6~2063kFa ((C-0.21-21kgflcm?) |
|
|
|
|
| 3 |
0-68.9~5890kPa ((0-0.7~70kgf/cm2) |
|
|
|
〇 |
| 3 |
0-206.8~20630kPa40-2.1~210kgf/cm2) |
|
Q |
ও |
ও |
| 3 |
0-413.7~41370kPa ((0-4.22~422kgf/cm2) |
|
〇 |
〇 |
〇 |
| ক-হ্যাঁ ○-না |
পণ্য রক্ষণাবেক্ষণ
1বুদ্ধিমান ট্রান্সমিটারের সমস্ত সংযোগ ইচ্ছা করেই খুলে ফেলা বা বিচ্ছিন্ন করা যায় না।
2. ডায়াপ্রাগ্রাম এবং অন্যান্য আনুষাঙ্গিক ক্ষতি রোধ করার জন্য বুদ্ধিমান চাপ ট্রান্সমিটার স্থাপন করা এবং সাবধানে হ্যান্ডেল করা প্রয়োজন। যদি এটি ক্ষতিগ্রস্ত হয় এবং মেরামত করা প্রয়োজন হয়,এটা আমাদের কোম্পানির কাছে ফেরত দেওয়া উচিত. ফেরত দেওয়ার সময়, ট্রান্সমিটারের ডায়াফ্রাগমকে রক্ষা করতে ভুলবেন না এবং পরিবহনের সময় এটি ক্ষতিগ্রস্ত হতে দেবেন না।অ্যান্টি-ভিব্রেশন উপকরণগুলিতে পুরো উপাদানটি প্যাক করুন এবং এটি আমাদের কোম্পানির কাছে ফেরত পাঠান.
প্যাকেজিং এবং পণ্যের সম্পূর্ণতা
1প্যাকেজিংয়ের সময়, প্যাকেজিংটি অক্ষত কিনা তা পরীক্ষা করুন এবং ট্রান্সমিটারের মডেল, স্পেসিফিকেশন এবং অর্ডার চুক্তি প্যাকিং তালিকার সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন।র্যান্ডম আনুষাঙ্গিক সম্পূর্ণ কিনা তা পরীক্ষা করুন.
2. ডিফারেনশিয়াল চাপ / চাপ ট্রান্সমিটার আনুষাঙ্গিক
● ব্যবহারের নির্দেশিকা
●পণ্যের শংসাপত্রের ১ কপি
●পণ্য কারখানার পরিদর্শন তথ্যের ১ কপি
●১ সেট প্লাগ, ওয়্যারিং প্লাগ, মাউন্টিং ব্র্যাকেট এবং ইউ আকৃতির কার্ড (ঐচ্ছিক)
প্যাকিং ও ডেলিভারি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
