| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | suzhou beite Smart Instrument Co., Ltd. |
| সাক্ষ্যদান | CE ISO |

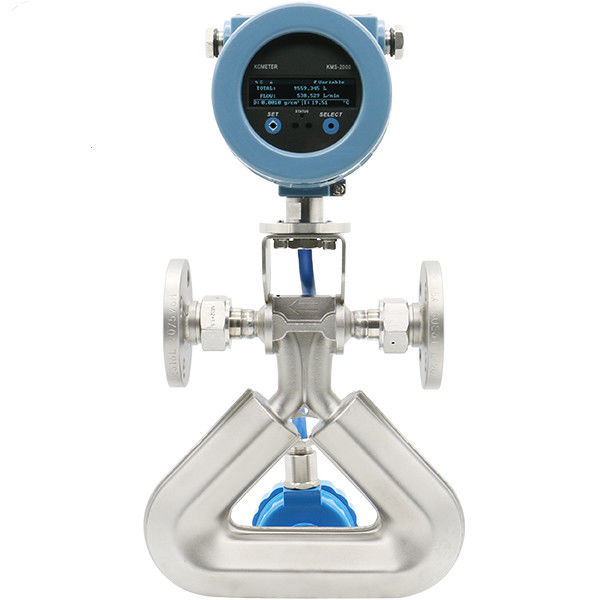

কোরিওলিস ভর প্রবাহ মিটারের বিস্তারিত ভূমিকাঃ
কোরিওলিস ভর প্রবাহ মিটার হল তরল বা গ্যাসের ভর প্রবাহ পরিমাপ করতে ব্যবহৃত একটি মিটার, এবং এর কাজের নীতি কোরিওলিস প্রভাবের উপর ভিত্তি করে।কোরিওলিস ফ্লোমিটারগুলি তাদের উচ্চ নির্ভুলতা এবং বিস্তৃত অ্যাপ্লিকেশনগুলির কারণে ব্যাপকভাবে ব্যবহৃত হয়নিম্নলিখিত Coriolis ভর প্রবাহ মিটার একটি বিস্তারিত ভূমিকাঃ
কার্যকরী নীতি
কোরিওলিস ভর প্রবাহমাপকের কাজের নীতিটি কোরিওলিস প্রভাবের উপর ভিত্তি করে তৈরি করা হয়েছে, যা একটি ঘূর্ণনশীল সিস্টেমে চলাচল করার সময় কোনও বস্তুর অধীনে থাকা ইনার্শিয়াল শক্তিকে বোঝায়।বিশেষ করে, কোরিওলিস ফ্লোমিটার নিম্নলিখিত ধাপগুলি ব্যবহার করে প্রবাহ পরিমাপ করেঃ
1. **সেন্সরের মধ্য দিয়ে প্রবাহিত তরল**: প্রবাহ মিটারের সেন্সরে প্রবাহিত তরল, সাধারণত কম্পনশীল টিউব বা কম্পনশীল উপাদানগুলির একটি জোড়া দিয়ে।
2. ** কম্পনশীল টিউব এর কম্পনঃ প্রবাহ মিটার এর কম্পনশীল টিউব একটি নির্দিষ্ট ফ্রিকোয়েন্সি এবং ব্যাপ্তি কম্পন করতে বাধ্য করা হয়।প্রবাহ প্রক্রিয়ার সময় তরল এই কম্পন টিউব উপর শক্তি প্রয়োগ করে.
3. **করিওলিস বলের উৎপত্তি**: যখন তরলটি কম্পনশীল নল দিয়ে প্রবাহিত হয়, তখন তরলটির ইনার্টিয়ার কারণে কোরিওলিস বল উৎপন্ন হয়,এবং এই শক্তি কম্পন টিউব একটি আপেক্ষিক স্থানচ্যুতি আছে কারণএই স্থানচ্যুতি কম্পন টিউব এর কম্পন ফ্রিকোয়েন্সি এবং ফেজ প্রভাবিত করে।
4. **মাপ এবং গণনা **: সেন্সর কম্পন টিউবের আপেক্ষিক স্থানচ্যুতি এবং ফ্রিকোয়েন্সি পরিবর্তন সনাক্ত করে এবং এই সংকেতগুলিকে ভর প্রবাহের মানগুলিতে রূপান্তর করে।কম্পন টিউব এর কম্পন বৈশিষ্ট্য বিশ্লেষণ করে, প্রবাহ মিটার সরাসরি তরল এর ঘনত্ব এবং তাপমাত্রা পরিবর্তন বিবেচনা ছাড়া তরল এর ভর প্রবাহ গণনা করতে পারেন।
প্রধান বৈশিষ্ট্য
- ** উচ্চ নির্ভুলতা **: কোরিওলিস ফ্লোমিটারগুলি খুব উচ্চ পরিমাপের নির্ভুলতা সরবরাহ করে, যা 0.1% বা তারও বেশি পৌঁছতে পারে।
- **বৈশিষ্ট্য প্রবাহের সরাসরি পরিমাপ**: ভলিউম প্রবাহ এবং ঘনত্বের মধ্যে সম্পর্ককে রূপান্তর না করেই তরলটির ভলিউম প্রবাহকে সরাসরি পরিমাপ করা যেতে পারে।
- **ব্যাপক প্রয়োগযোগ্যতা**: উচ্চ সান্দ্রতা, ক্ষয়কারীতা বা উচ্চ বুদবুদযুক্ত তরল সহ তরল এবং গ্যাসের প্রবাহ পরিমাপের জন্য উপযুক্ত।
- ** ব্যাপক ফাংশন **: প্রবাহ পরিমাপের পাশাপাশি, অনেক কোরিওলিস প্রবাহ মিটার তাপমাত্রা, ঘনত্ব এবং ঘনত্বের মতো অন্যান্য পরামিতিগুলিও পরিমাপ করতে পারে।
- ** কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা **: যেহেতু ফ্লোমমিটারের পরিমাপ অংশে কোন চলমান যান্ত্রিক অংশ নেই, তাই এটি পোশাক এবং ব্যর্থতার জন্য তুলনামূলকভাবে কম ঝুঁকিপূর্ণ।
প্রয়োগের ক্ষেত্র
- ** রাসায়নিক শিল্প **: রাসায়নিক পদার্থের প্রবাহকে সঠিকভাবে পরিমাপ করতে ব্যবহৃত হয়, বিশেষ করে যারা অত্যন্ত ক্ষয়কারী বা সান্দ্র।
- ** খাদ্য ও পানীয় শিল্প **: পণ্যের ধারাবাহিকতা এবং গুণমান নিশ্চিত করার জন্য তরল কাঁচামাল এবং পণ্যগুলি সঠিকভাবে পরিমাপ করুন।
- ** তেল এবং গ্যাস **: তেল, প্রাকৃতিক গ্যাস এবং তাদের মিশ্রণের প্রবাহ পরিমাপ করুন, বিশেষ করে এমন পরিস্থিতিতে যেখানে উচ্চ নির্ভুলতা এবং স্থিতিশীলতা প্রয়োজন।
- ** ফার্মাসিউটিক্যাল ইন্ডাস্ট্রি **: উৎপাদন প্রক্রিয়ার সময় ওষুধ এবং অন্যান্য গুরুত্বপূর্ণ তরল প্রবাহ সঠিকভাবে পরিমাপ করতে ব্যবহৃত হয়।
সামগ্রিকভাবে, কোরিওলিস ভর প্রবাহ মিটারগুলি তাদের উচ্চ নির্ভুলতা, স্থিতিশীলতা এবং বহুমুখিতা কারণে অনেক শিল্প ক্ষেত্রে মূল প্রবাহ পরিমাপের সরঞ্জাম হয়ে উঠেছে।
প্রধান বৈশিষ্ট্য
1. তরল ভর প্রবাহ, ভলিউম প্রবাহ এবং ঘনত্ব পরিমাপ উপর অনবদ্য কর্মক্ষমতা
2. অনন্য নকশা অতুলনীয় পরিমাপ সংবেদনশীলতা এবং স্থিতিশীলতা প্রদান করে
3. সর্বাধিক প্রবাহ পরিসীমা জুড়ে ধারাবাহিক, নির্ভরযোগ্য কর্মক্ষমতা গ্যারান্টি
4. প্রক্রিয়া, মাউন্ট, এবং পরিবেশগত প্রভাব কমাতে ডিজাইন করা
প্রয়োগ
উপাদান, মিশ্রণ প্রক্রিয়া এবং বাণিজ্যিক পরিমাপের প্রয়োজনীয়তা পূরণের জন্য নিম্নলিখিত ক্ষেত্রগুলিতে ভর প্রবাহ মিটার ব্যবহার করা যেতে পারে।
রাসায়নিকঃ রাসায়নিক বিক্রিয়া সিস্টেম রয়েছে
পেট্রোলিয়ামঃ আর্দ্রতা বিশ্লেষণ
লিপিডসঃ উদ্ভিজ্জ তেল, প্রাণীীয় চর্বি এবং অন্যান্য তেল সহ
ওষুধ
চিত্রকলা
কাগজ তৈরি
টেক্সটাইল মুদ্রণ ও রঙ
জ্বালানীঃ অপরিশোধিত তেল, ভারী তেল, কয়লা লুমার, লুব্রিকেন্ট এবং অন্যান্য জ্বালানী।
খাদ্যঃ গ্যাসে দ্রবীভূত পানীয়, স্বাস্থ্য পানীয় এবং অন্যান্য তরল।
পরিবহনঃ পাইপলাইন তরল পরিমাপ।
নিম্ন তাপমাত্রার তরল, যেমন তরল অক্সিজেন এবং তরল নাইট্রোজেন, নিম্ন তাপমাত্রা -২০০°সি পর্যন্ত
উচ্চ তাপমাত্রা তরল, সর্বোচ্চ তাপমাত্রা 300°C পর্যন্ত
উচ্চ চাপের তরল, যেমন তেল খনন সিমেন্টিংয়ের জন্য স্লারি প্রবাহ পরিমাপ
কার্যকরী নীতি
যদি একটি পাইপটি একটি বিন্দু (পি) এর চারপাশে ঘোরানো হয় যখন তরলটি এর মধ্য দিয়ে প্রবাহিত হয় (ঘূর্ণন কেন্দ্রের দিকে বা দূরে), সেই তরলটি একটি ইনার্শিয়াল বল তৈরি করবে, চিত্র 1 এর সাথে উল্লেখ করে।1:
সেন্সর গঠন
ভর প্রবাহ মিটার সেন্সরটিতে পরিমাপ টিউব, ড্রাইভিং ডিভাইস, অবস্থান ডিটেক্টর, সমর্থন কাঠামো, তাপমাত্রা সেন্সর, হাউজিং ইত্যাদি রয়েছে।
1 সমর্থনকারী কাঠামোঃ কম্পনীয় অক্ষ হিসাবে সমর্থনকারী কাঠামোর উপর সংযুক্ত পরিমাপ টিউব।
2 পরিমাপ টিউব (Vibrating tube): দুটি সমান্তরাল টিউব নিয়ে গঠিত।
3 অবস্থান ডিটেক্টরঃ পরিমাপ টিউব বিকৃতি পরিমাপের জন্য ব্যবহৃত হয়।
4 ড্রাইভ ডিভাইসঃ রেজোনেন্স ফ্রিকোয়েন্সির কাছাকাছি কম্পন করতে পরিমাপ টিউব চালানোর জন্য একটি ইলেক্ট্রোম্যাগনেটিক শক্তি উত্পন্ন করুন।
5 হাউজিংঃ পরিমাপ টিউব, ড্রাইভিং ইউনিট এবং ডিটেক্টর রক্ষা করুন।
প্রযুক্তিগত পরামিতি
| স্পেসিফিকেশন | ডিএন (মিমি) | প্রবাহের পরিসীমা ((kg/h) |
শূন্য স্থিতিশীলতা, কেজি/ঘন্টা
|
নামমাত্র চাপ (এমপিএ) |
NW (কেজি) |
জি জি (কেজি) |
||
| 0.২% | 0.১৫% | 0.১% | ||||||
| DN3 | 3 | 0~96~120 | 0.018 | 0.012 | 0.012 | 40 | 8 | 19 |
| DN6 | 6 | 0~540~660 | 0.099 | 0.066 | 0.066 | 20 | 12 | 22 |
| DN8 | 8 | 0~960~1200 | 0.18 | 0.12 | 0.12 | 20 | 12 | 23 |
| DN10 | 10 | 0~1500~1800 | 0.27 | 0.18 | 0.18 | 20 | 11 | 24 |
| DN15 | 15 | 0~3000~4200 | 0.63 | 0.42 | 0.42 | 20 | 12 | 25 |
| DN20 | 20 | 0~6000~7800 | 1.17 | 0.78 | 0.78 | 16 | 20 | 34 |
| DN25 | 25 | 0~10200~13500 | 2.025 | 1.35 | 1.35 | 16 | 21 | 35 |
| DN32 | 32 | 0~18000~24000 | 3.6 | 2.4 | 2.4 | 16 | 27 | 45 |
| DN40 | 40 | 0~30 000~36 000 | 5.4 | 3.6 | 3.6 | 12 | 35 | 55 |
| DN50 | 50 | 0~48 000~60 000 | 9 | 6 | 6 | 12 | 40 | 60 |
| DN80 | 80 | 0~120 000~160 000 | 24 | 16 | 16 | 8 | 90 | 150 |
| DN100 | 100 | 0~222 000~270 000 | 40.5 | 27 | 27 | 8 | 170 | 245 |
| DN150 | 150 | 0~480 000~600 000 | 90 | 60 | 60 | 6 | 255 | 350 |
