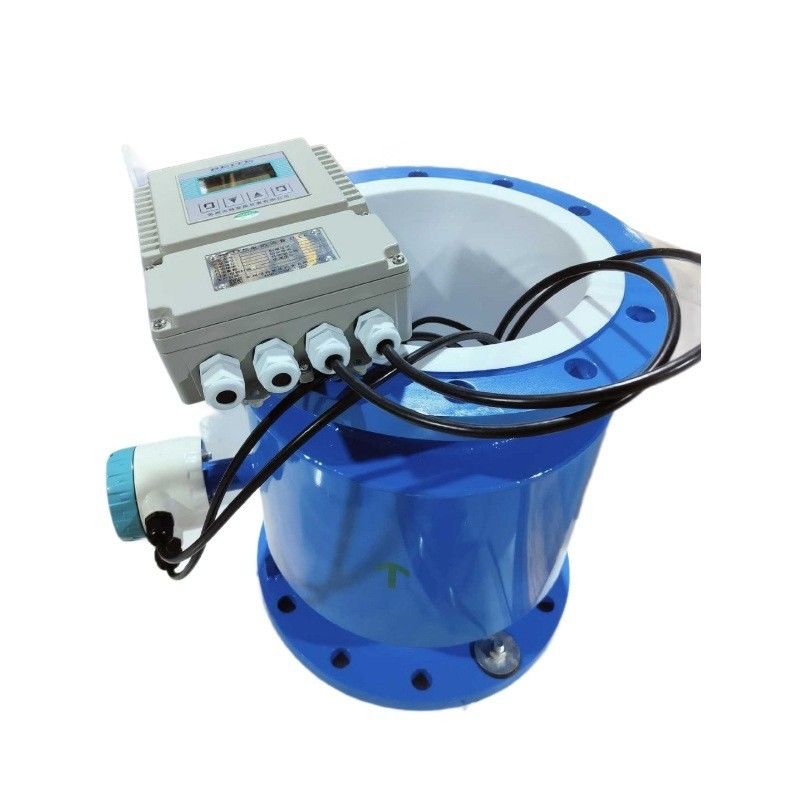

পরিমাপ তরল প্রবাহ সহজ উচ্চ নির্ভুলতা ইলেক্ট্রোম্যাগনেটিক প্রবাহ মিটার

ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের পরিচিতি

ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার ফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতির উপর ভিত্তি করে একটি প্রবাহ পরিমাপ যন্ত্র, যা তরল এবং পরিবাহী তরলগুলির প্রবাহ পরিমাপে ব্যাপকভাবে ব্যবহৃত হয়। এর কাজের নীতিটি সংক্ষিপ্তভাবে নিম্নলিখিত পদক্ষেপ হিসাবে সংক্ষিপ্ত করা যেতে পারে:

1. ফ্যারাডে ইলেক্ট্রোম্যাগনেটিক আনয়ন নীতি
ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের কার্য নীতি ফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আইনের উপর ভিত্তি করে, যা বর্ণনা করে যে যখন একটি পরিবাহী তরল চৌম্বক ক্ষেত্রের মধ্য দিয়ে প্রবাহিত হয়, তখন তরলে একটি ইলেক্ট্রোমোটিভ বল (অর্থাৎ, ভোল্টেজ) উৎপন্ন হয়। এই ইলেক্ট্রোমোটিভ শক্তির মাত্রা প্রবাহ হারের সমানুপাতিক।

বিশেষত, যখন ফ্লোমিটার পাইপলাইনে অবস্থিত চৌম্বক ক্ষেত্রের মধ্য দিয়ে তরলটি যায়, তখন তরলে চার্জযুক্ত কণাগুলি (যেমন জলের আয়ন) চৌম্বক ক্ষেত্রের ক্রিয়াকলাপের অধীনে চলে যায় এবং একটি লম্ব দিকে একটি ইলেক্ট্রোমোটিভ বল (ভোল্টেজ) তৈরি করে। চৌম্বক ক্ষেত্র এবং প্রবাহ হার. এই ইলেক্ট্রোমোটিভ বল তরল প্রবাহের হারের সমানুপাতিক।

2. কাঠামোগত রচনা
ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার প্রধানত নিম্নলিখিত অংশগুলি নিয়ে গঠিত:

- **সেন্সর**: এতে একটি পরিমাপকারী নল এবং একটি চুম্বক রয়েছে৷ পরিমাপের টিউবের মধ্য দিয়ে যাওয়া তরল চৌম্বক ক্ষেত্রের সাথে মিথস্ক্রিয়া করে একটি ইলেক্ট্রোমোটিভ বল তৈরি করে।

- **ইলেকট্রোড**: ইলেক্ট্রোড তরলের সাথে যোগাযোগ করে ইলেক্ট্রোমোটিভ ফোর্স সিগন্যাল তুলে নেয়। সাধারণত, ইলেক্ট্রোডটি তরল প্রবাহের দিকে লম্বভাবে পরিমাপকারী নলের ভিতরের দেয়ালে ইনস্টল করা হয়।
- **সিগন্যাল কনভার্টার**: ইলেক্ট্রোড দ্বারা প্রাপ্ত ইলেক্ট্রোমোটিভ ফোর্স সিগন্যালকে ফ্লো সিগন্যালে রূপান্তর করুন এবং এটি প্রদর্শন ও প্রক্রিয়া করুন।

3. প্রবাহ পরিমাপ প্রক্রিয়া
- **চৌম্বক ক্ষেত্রের প্রভাব**: যখন তরল ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের মাপার টিউবের মধ্য দিয়ে যায়, তখন অন্তর্নির্মিত চুম্বক প্রবাহের দিকে লম্বভাবে একটি চৌম্বক ক্ষেত্র তৈরি করে।
- **ইলেক্ট্রোমোটিভ ফোর্স জেনারেশন**: যখন চৌম্বক ক্ষেত্রের তরল পদার্থে চার্জযুক্ত কণা (যেমন আয়ন) চলে, তখন ফ্যারাডে আইন অনুসারে একটি ইলেক্ট্রোমোটিভ বল তরলে প্রবর্তিত হয়। ইলেক্ট্রোমোটিভ শক্তির মাত্রা প্রবাহ হারের সমানুপাতিক।
- **সংকেত অধিগ্রহণ**: চৌম্বক ক্ষেত্রের তরলের ইলেক্ট্রোমোটিভ বল ইলেক্ট্রোড দ্বারা ধরা হয় এবং ইলেক্ট্রোড এবং তরলের মধ্যে ভোল্টেজের পার্থক্য প্রবাহের হারকে প্রতিফলিত করে।
- **সংকেত প্রক্রিয়াকরণ এবং প্রবাহ গণনা**: ইলেক্ট্রোমোটিভ ফোর্স সিগন্যাল প্রক্রিয়াকরণের মাধ্যমে, রূপান্তরকারী তরলটির প্রকৃত প্রবাহের মান গণনা করতে পারে।

4. সুবিধা এবং অ্যাপ্লিকেশন
- **কোন যান্ত্রিক যন্ত্রাংশ নেই**: ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের কোনো যান্ত্রিক অংশ নেই, তাই কোনো পরিধান নেই এবং রক্ষণাবেক্ষণের খরচ কম।
- **পরিবাহী তরলের ক্ষেত্রে প্রযোজ্য**: ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার বিভিন্ন পরিবাহী তরল যেমন জল, নর্দমা, অ্যাসিড এবং ক্ষার দ্রবণ, স্লারি ইত্যাদির প্রবাহ পরিমাপের জন্য উপযুক্ত।
- **তরল ঘনত্ব, সান্দ্রতা, তাপমাত্রা, ইত্যাদির মতো কারণগুলির দ্বারা প্রভাবিত হয় না।**: পরিমাপের ফলাফলগুলি তরলের শারীরিক বৈশিষ্ট্যগুলির থেকে স্বাধীন এবং উচ্চ নির্ভুলতা রয়েছে৷

5. অ্যাপ্লিকেশন পরিস্থিতি
- জল চিকিত্সা, রাসায়নিক প্রক্রিয়া, খাদ্য এবং পানীয়, ওষুধ, স্লারি, তেল এবং গ্যাস, ইত্যাদি, বিশেষ করে যখন ক্ষয়কারী বা সান্দ্র তরল পরিমাপ করা হয়।

এটি লক্ষ করা উচিত যে ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারগুলি অ-পরিবাহী তরল (যেমন গ্যাস, তেল তরল) বা তরলে চার্জযুক্ত কণা ছাড়া তরলগুলির জন্য ব্যবহার করা যাবে না।

পালস আউটপুট
দুটি ধরণের পালস আউটপুট থেকে বেছে নেওয়ার জন্য উপলব্ধ: ফ্রিকোয়েন্সি আউটপুট মোড এবং পালস আউটপুট মোড। মিটার ফ্রিকোয়েন্সি মোডের অধীনে ক্রমাগত বর্গাকার তরঙ্গ পালস আউটপুট করে, যখন পালস মোডের অধীনে পালস সিরিজ। ফ্রিকোয়েন্সি আউটপুট সাধারণত প্রবাহ হার পরিমাপ এবং সময় টোটালাইজেশন স্বল্প সময়ের জন্য ব্যবহৃত হয়। পালস আউটপুট সরাসরি একটি বাহ্যিক কাউন্টারের সাথে সংযুক্ত করা যেতে পারে এবং প্রায়শই দীর্ঘ সময়ের টোটালাইজেশনের জন্য ব্যবহৃত হয়।
এখানে যেমন উল্লেখ করা হয়েছে, ট্রানজিস্টর ওপেন কালেক্টর সার্কিট ফ্রিকোয়েন্সি এবং পালস আউটপুটের জন্য ব্যবহৃত হয়। অতএব, বহিরাগত ডিসি পাওয়ার সাপ্লাই এবং লোড প্রয়োজনীয়।

বৈশিষ্ট্য
1. পরিমাপ প্রবাহের ঘনত্ব, সান্দ্রতা, তাপমাত্রা, চাপ এবং পরিবাহিতার তারতম্য দ্বারা প্রভাবিত হয় না। উচ্চ নির্ভুলতা পরিমাপ রৈখিক পরিমাপ নীতি অনুযায়ী নিশ্চিত করা হয়.
2. পাইপে কোন বাধা নেই, কোন চাপ-ক্ষতি নেই এবং সোজা পাইপলাইনের জন্য কম প্রয়োজন।
3. DN 6 থেকে DN2000 পাইপ আকারের বিস্তৃত পরিসর কভার করে। লাইনার এবং ইলেক্ট্রোড বিভিন্ন প্রবাহ বৈশিষ্ট্য সন্তুষ্ট উপলব্ধ.
4. প্রোগ্রামেবল কম ফ্রিকোয়েন্সি বর্গ তরঙ্গ ক্ষেত্রের উত্তেজনা, পরিমাপের স্থায়িত্ব উন্নত করা এবং শক্তি খরচ কমানো।
5. 16 বিট MCU বাস্তবায়ন, উচ্চ একীকরণ এবং নির্ভুলতা প্রদান; সম্পূর্ণ-ডিজিটাল প্রক্রিয়াকরণ, উচ্চ শব্দ প্রতিরোধের এবং নির্ভরযোগ্য পরিমাপ; প্রবাহ পরিমাপের পরিসর 1500:1 পর্যন্ত।
6. ব্যাকলাইট সহ উচ্চ সংজ্ঞা LCD ডিসপ্লে।
7. RS485 বা RS232 ইন্টারফেস ডিজিটাল যোগাযোগ সমর্থন করে।
8. বুদ্ধিমান খালি পাইপ সনাক্তকরণ এবং ইলেক্ট্রোড প্রতিরোধের পরিমাপ খালি পাইপ এবং ইলেক্ট্রোড দূষণ নির্ভুলভাবে নির্ণয় করে।
9. নির্ভরযোগ্যতা উন্নত করতে SMD উপাদান এবং পৃষ্ঠ মাউন্ট প্রযুক্তি (SMT) প্রয়োগ করা হয়।

প্রধান অ্যাপ্লিকেশন

TQMF ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার একটি বন্ধ পাইপলাইনে পরিবাহী তরলের ভলিউম প্রবাহ পরিমাপ করতে ব্যবহার করা যেতে পারে। এটি রাসায়নিক ও পেট্রোলিয়াম শিল্প, ধাতুবিদ্যা শিল্প, জল এবং বর্জ্য জল, কৃষি ও সেচ, কাগজ তৈরি, খাদ্য ও পানীয় শিল্প এবং ফার্মাসিউটিক্যাল শিল্পের ক্ষেত্রে প্রবাহ পরিমাপ এবং নিয়ন্ত্রণে ব্যাপকভাবে প্রয়োগ করা হয়। 1.3 পরিবেষ্টিত অবস্থা পরিবেষ্টিত তাপমাত্রা: সেন্সর: -25℃ থেকে + 60℃; রূপান্তরকারী: -25℃ থেকে + 60℃। আপেক্ষিক আর্দ্রতা: 5% থেকে 90%; 1.4কাজের অবস্থা সর্বোচ্চ তরল তাপমাত্রা: কমপ্যাক্ট টাইপ: 60℃ রিমোট টাইপ: Teflon 150℃ Neoprene 80℃; 120℃ পলিউরেথেন 70℃ তরল পরিবাহিতা: ≥ 5S/সেমি

পরিমাপ নীতি

ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটারের পরিমাপের নীতি ফ্যারাডির ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আইনের উপর ভিত্তি করে। সেন্সরটি মূলত বিচ্ছিন্ন আস্তরণের সাথে পরিমাপকারী নল, পরিমাপকারী নল প্রাচীরের অনুপ্রবেশ দ্বারা ইনস্টল করা একজোড়া ইলেক্ট্রোড, কর্মক্ষম চৌম্বকীয় ক্ষেত্র তৈরি করতে একজোড়া কয়েল এবং লোহার কোর দ্বারা গঠিত। যখন পরিবাহী তরল সেন্সরের পরিমাপের টিউবের মধ্য দিয়ে প্রবাহিত হয়, তখন তরলটির গড় প্রবাহ বেগের সরাসরি অনুপাতে ভোল্টেজ সংকেত ইলেক্ট্রোডগুলিতে প্রবেশ করা হবে। বিভিন্ন ডিসপ্লে ফাংশন উপলব্ধি করার জন্য ট্রান্সমিটার দ্বারা সংকেতটি পরিবর্ধিত এবং চিকিত্সা করা হয়।

কনভার্টার সার্কিট পরিকল্পিত

কনভার্টারগুলি বি ধ্রুবক পাওয়ার জন্য ইলেক্ট্রোনেটিক ফ্লোমিটারের সেন্সরে কয়েলে একটি স্থিতিশীল উত্তেজনাপূর্ণ কারেন্ট সরবরাহ করে এবং ইলেক্ট্রোমোটিভ ফোর্সকে প্রসারিত করে এবং কারেন্ট বা ফ্রিকোয়েন্সির স্ট্যান্ডার্ড সিগন্যালে রূপান্তর করে যাতে সিগন্যালগুলি প্রদর্শন, নিয়ন্ত্রণ এবং প্রক্রিয়াকরণের জন্য ব্যবহার করা যেতে পারে। রূপান্তরকারী সার্কিটের পরিকল্পিত চিত্র 2.1-এ দেখানো হয়েছে।

প্যারামিটার সেটিং মেনুর সারণী

কনভার্টার সেটিং মেনু 45টি আইটেম নিয়ে গঠিত। তাদের অনেক শিপিং আগে প্রস্তুতকারকের দ্বারা সেট আপ করা হয়. আবেদন করার সময় তাদের পরিবর্তন করার প্রয়োজন নেই। অ্যাপ্লিকেশন অনুযায়ী ব্যবহারকারীদের দ্বারা সেট করার জন্য তাদের মধ্যে মাত্র কয়েকটি আছে। মেনু আইটেমগুলি নীচের সারণীতে তালিকাভুক্ত করা হয়েছে:

দৃশ্যকল্প অ্যাপ্লিকেশন:

FAQ
1. প্রশ্ন: উপযুক্ত মডেল নির্বাচন করতে কি তথ্য প্রদান করা প্রয়োজন?
উত্তর: অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, পাওয়ার সাপ্লাই, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2. প্রশ্ন: আপনি একটি ট্রেড কোম্পানি বা একটি প্রস্তুতকারক?
উত্তর: আমরা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষায়িত একটি ISO অনুমোদিত প্রস্তুতকারক।
OEM এবং ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3. প্রশ্ন: আপনার MOQ কি?
উত্তর: আমাদের সহযোগিতা শুরু করতে, নমুনা অর্ডার গ্রহণযোগ্য।
4. প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারির তারিখ কী?
উত্তর: প্রসবের তারিখটি অর্থপ্রদানের প্রাপ্তির প্রায় 3-15 কার্যদিবস।
5. প্রশ্ন: আপনার পেমেন্ট শর্তাবলী কি?
উত্তর: আমরা টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উত্পাদন আদেশের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6. প্রশ্ন: আপনার কি ফ্লো মিটারের জন্য ওয়ারেন্টি আছে?
উত্তর: হ্যাঁ, আমাদের 12 মাসের ওয়ারেন্টি রয়েছে।
