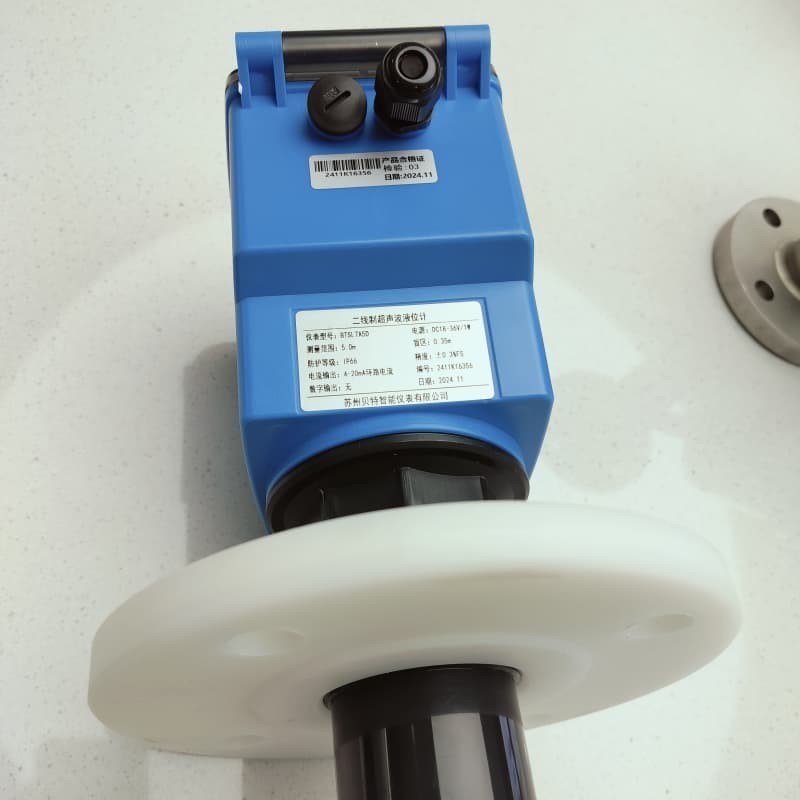

দুই তারের অতিস্বনক স্তর মিটার একটি যন্ত্র যা তরল বা শক্ত পদার্থের স্তর পরিমাপ করতে ব্যবহৃত হয়। এটি সাধারণত শিল্প অটোমেশনে ব্যবহৃত হয়,উপাদান পর্যবেক্ষণ এবং পরিবেশগত ব্যবস্থাপনাএর কাজের নীতি হল তরল স্তর নির্ধারণের জন্য মিডিয়ামে অতিস্বনক তরঙ্গের প্রসারণের সময়ের পার্থক্য ব্যবহার করা।ডিভাইসটি অতিস্বনক সংকেত প্রেরণ করে এবং প্রতিফলিত সংকেত গ্রহণ করে তরল বা উপাদানটির জমে থাকা উচ্চতা গণনা করে.
প্রধান বৈশিষ্ট্যঃ
1. ** দু'টি তারের নকশা **:
- ঐতিহ্যগত চার-ক্যার বা তিন-ক্যার লেভেল মিটারের বিপরীতে, দুই-ক্যারাল অতিস্বনক লেভেল মিটারের সংযোগের জন্য দুটি তার ব্যবহার করা হয়ঃ একটি তার বিদ্যুৎ সরবরাহের জন্য এবং অন্যটি সংকেত সংক্রমণের জন্য।তারের তারের এবং তারের সহজতর, যা ইনস্টলেশন এবং রক্ষণাবেক্ষণের খরচ কমাতে পারে।
2. ** উচ্চ নির্ভুলতা এবং উচ্চ স্থিতিশীলতা **:
- লেভেল মিটারের উচ্চ পরিমাপ নির্ভুলতা এবং স্থিতিশীলতা রয়েছে এবং বিভিন্ন তরল স্তর সনাক্তকরণের প্রয়োজনীয়তার জন্য উপযুক্ত।
3. ** যোগাযোগহীন পরিমাপ**:
- কারণ পরিমাপটি অতিস্বনক তরঙ্গ দ্বারা সম্পন্ন হয়, তরল বা উপাদানটি সেন্সরের সাথে যোগাযোগ করতে বাধা দেওয়া যেতে পারে, উপাদান ক্ষয় দ্বারা সৃষ্ট রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে,স্কেলিং এবং অন্যান্য সমস্যা.
4. ** বিস্তৃত প্রয়োগ **:
- দুটি তারের অতিস্বনক স্তর মিটারটি স্তর পরিমাপে ব্যাপকভাবে ব্যবহার করা যেতে পারে, বিশেষত ক্ষয়কারী তরল, নিকাশী, ট্যাঙ্ক স্তর পর্যবেক্ষণ, রাসায়নিক সঞ্চয়স্থান এবং অন্যান্য ক্ষেত্রে।
5. **শক্তিশালী এন্টি-ইন্টারফারেন্স ক্ষমতা**:
- এই ডিভাইসটি শিল্পক্ষেত্রের ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স সমস্যার কথা মাথায় রেখে ডিজাইন করা হয়েছে, এবং এটি সাধারণত শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা রাখে এবং জটিল পরিবেশে স্বাভাবিকভাবে কাজ করতে পারে।
6. ** এলার্ম এবং রিমোট মনিটরিং **:
- অনেক দুটি তারের অতিস্বনক স্তর মিটার তরল স্তর এলার্ম ফাংশন আছে, যা সময়মত সংকেত পাঠাতে পারে অপারেটরদের মোকাবেলা করতে স্মরণ করিয়ে দিতে। একই সময়ে,লেভেল মিটারের আধুনিক সংস্করণগুলিও দূরবর্তী পর্যবেক্ষণকে সমর্থন করে, যা রিমোট ম্যানেজমেন্ট এবং কন্ট্রোলের জন্য সুবিধাজনক।
কাজের নীতিঃ
- দুই তারের অতিস্বনক স্তর মিটার পরিমাপের জন্য অতিস্বনক তরঙ্গের প্রসার নীতি ব্যবহার করে। যখন ডিভাইস একটি অতিস্বনক সংকেত প্রেরণ করে,সিগন্যাল তরল পৃষ্ঠ বা উপাদান পৃষ্ঠ থেকে প্রসারিত হয় এবং ফিরে প্রতিফলিত হয়তরল স্তরের উচ্চতা শব্দ গতির সাথে সংযুক্ত অতিস্বনক তরঙ্গ প্রেরণ ও গ্রহণের জন্য সময় নেওয়ার উপর ভিত্তি করে গণনা করা হয়।তাপমাত্রার উপর নির্ভর করে শব্দ গতির পরিবর্তন হয়, চাপ এবং মিডিয়াম এর dielectric ধ্রুবক, তাই এটি সাধারণত পরিমাপের নির্ভুলতা উন্নত করার জন্য এই কারণগুলির জন্য ক্ষতিপূরণ প্রয়োজন।
উপকারিতা:
- **নিম্ন খরচ**: দুটি তারের নকশা ইনস্টলেশন এবং তারের জটিলতা হ্রাস করে, যার ফলে সামগ্রিক খরচ হ্রাস পায়।
- ** সহজ ইনস্টলেশন **: দুই-ক্যাবল সংযোগ পদ্ধতি ঐতিহ্যগত চার-ক্যার ডিভাইসের তুলনায় ইনস্টলেশন সহজ করে তোলে।
- **রিমোট রেজল্যুশন**: অনেক দুটি তারের আল্ট্রাসোনিক লেভেল মিটার রিমোট রেজল্যুশন এবং কনফিগারেশন সমর্থন করতে পারে, যা সাইটে অপারেশন জন্য সুবিধাজনক।
অ্যাপ্লিকেশনঃ
- **জল শিল্প**: নিকাশী এবং বর্জ্য জলের চিকিত্সার সময় তরল স্তর পর্যবেক্ষণের জন্য ব্যবহৃত হয়।
- ** পেট্রোকেমিক্যাল**: তেল ট্যাংক এবং রাসায়নিক স্টোরেজ ট্যাংকগুলিতে তরল স্তরের পরিমাপ।
- ** খাদ্য ও পানীয়**: তরল খাদ্য ও পানীয়ের সঞ্চয় এবং স্তর নিয়ন্ত্রণের জন্য উপযুক্ত।
- **পরিবেশ সুরক্ষা শিল্প**: বিভিন্ন চিকিত্সা পুলের তরল স্তরের পরিবর্তন পর্যবেক্ষণ করুন।
নোটঃ
1. **পরিবেশগত কারণসমূহ**: অতিস্বনক স্তর মিটারগুলির পরিমাপ তাপমাত্রা, আর্দ্রতা এবং চাপের মতো পরিবেশগত কারণগুলির দ্বারা প্রভাবিত হতে পারে এবং সঠিক ক্যালিব্রেশন প্রয়োজন।
2. ** প্রতিফলিত পৃষ্ঠ**: তরল পৃষ্ঠ মসৃণ হওয়া উচিত। ফোম, বাষ্প ইত্যাদি প্রতিফলিত সংকেতকে প্রভাবিত করতে পারে এবং পরিমাপের ত্রুটি সৃষ্টি করতে পারে।
3. **বন্ধকতা**: লেভেল মিটারের অতিস্বনক ট্রান্সমিটার এবং রিসিভারকে ময়লা বা অবশিষ্টাংশ থেকে রক্ষা করা উচিত, অন্যথায় পরিমাপের নির্ভুলতা প্রভাবিত হবে।
দুটি তারের অতিস্বনক লেভেল মিটারের সুবিধা হ'ল এর সহজ তারের এবং কম দাম,কিন্তু সঠিক পরিমাপ নিশ্চিত করার জন্য প্রকৃত ব্যবহারে উপরের পরিবেশগত কারণ এবং সীমাবদ্ধতা বিবেচনা করা প্রয়োজন.
বর্ণনা
আল্ট্রাসোনিক তরল স্তর পরিমাপকারী একটি মাইক্রোপ্রসেসর দ্বারা নিয়ন্ত্রিত একটি ডিজিটাল তরল স্তর যন্ত্র। পরিমাপে, আল্ট্রাসোনিক পালস সেন্সর (ট্রান্সডুসার) দ্বারা নির্গত হয়।শব্দ তরল পৃষ্ঠ দ্বারা প্রতিফলিত হয় এবং একই সেন্সর বা অতিস্বনক রিসিভার দ্বারা গৃহীত হয়এটি একটি পাইজো ইলেকট্রিক ক্রিস্টাল বা চৌম্বকীয় ডিভাইসের মাধ্যমে একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয়, এবং শব্দ তরঙ্গ দ্বারা প্রেরণ এবং গ্রহণ করা হয়।সেন্সর থেকে পরিমাপ করা তরল পৃষ্ঠের দূরত্ব গণনা করার সময়যোগাযোগহীন পরিমাপের কারণে, পরিমাপ মাধ্যমটি প্রায় সীমাহীন এবং বিভিন্ন তরল এবং শক্ত পদার্থের উচ্চতা পরিমাপ করতে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
মাল্টি-ইম্পলস লো-ভোল্টেজ মাল্টি-পয়েন্ট ট্রান্সমিটিং সার্কিট, ডাবল-বালেন্সড গোলমাল দমন মাল্টি-পয়েন্ট রিসিভিং সার্কিট
এটি যন্ত্রের নির্ভরযোগ্যতা উন্নত করে, অসম উপাদান স্তরের ভুল পরিমাপের সমস্যা সমাধান করে এবং হস্তক্ষেপ বিরোধী ক্ষমতাকে ব্যাপকভাবে উন্নত করে,এটিকে সাবস্টেশনের ট্রান্সমিশন টাওয়ারের কাছে স্থিতিশীলভাবে কাজ করার অনুমতি দেয়.
স্বয়ংক্রিয় শক্তি সমন্বয়, লাভ নিয়ন্ত্রণ, তাপমাত্রা ক্ষতিপূরণ।
ইয়িংলিং এর সনাক্তকরণ প্রযুক্তি এবং সমৃদ্ধ সফটওয়্যার ফাংশন বিভিন্ন জটিল পরিবেশের জন্য উপযুক্ত।
ওয়েভফর্ম গণনা প্রযুক্তি যন্ত্রের পরিমাপের নির্ভুলতা উন্নত করে।
ইন্টারফারেন্স ইকো দমন ফাংশন পরিমাপ তথ্যের সত্যতা নিশ্চিত করে।
১৬-বিট ডি/এ রূপান্তর বর্তমান আউটপুটের নির্ভুলতা এবং রেজোলিউশন উন্নত করে।
সেন্সরটি টেট্রাফ্লুওরোথিলিন উপাদান থেকে তৈরি এবং বিভিন্ন ক্ষয়কারী পরিস্থিতিতে ব্যবহার করা যেতে পারে।
একাধিক আউটপুট ফর্মঃ প্রোগ্রামযোগ্য রিলে আউটপুট, উচ্চ-নির্ভুলতা 4-20mA বর্তমান আউটপুট, Rs-485 ডিজিটাল যোগাযোগ আউটপুট, বিভক্ত অতিস্বনক তরল স্তর প্রোব।
স্পেসিফিকেশন
ইন্টিগ্রেটেড অতিস্বনক তরল স্তর মিটারের প্রধান পরামিতি
| পরিমাপ পরিসীমা |
0-3, 5, 8, 10, 15, 20, 30, 40, 50 ১০০ মিটার |
| সঠিকতা |
0.২৫% |
| অন্ধ দাগ |
0.15-0.7 মিটার |
| অপারেটিং তাপমাত্রা |
-২০°সি-+৬০°সি |
| চাপ পরিসীমা |
-১-১৬ কেজি |
| পাওয়ার সাপ্লাই |
24VDC, 220VAC |
| আউটপুট |
4-20mA, Rs-485 |
| নিয়ন্ত্রণ |
দ্বি-মুখী রিলে |
| সুরক্ষা স্তর |
আইপি ৬৮ |
| প্রদর্শন পদ্ধতি |
12864 ডট এলসিডি ডিসপ্লে |
ক্ষয় প্রতিরোধী সেন্সর হাউজ টাইপ স্প্লিট টাইপ অতিস্বনক তরল স্তর মিটার প্রধান পরামিতি
| পরিমাপ পরিসীমা |
0-3, 5, 8, 10, 15, 20 মিটার, 30, 40, 50, 60, 70 মিটার |
| সঠিকতা |
0.২৫% |
| অন্ধ দাগ |
0.১৫-১.২ মি |
| অপারেটিং তাপমাত্রা |
ট্রান্সমিটার-২০°সি-৫৫°সি সেন্সর-২৫°সি-৮০°সি |
| চাপ পরিসীমা |
-১-১৬ কেজি |
| পাওয়ার সাপ্লাই |
24VDC, 220VAC |
| আউটপুট |
4-20mA, Rs-485 |
| নিয়ন্ত্রণ |
চার দিকের রিলে |
| সুরক্ষা স্তর |
আইপি ৬৮ |
| প্রদর্শন পদ্ধতি |
12864-ডট এলসিডি ডিসপ্লে, টেট্রাফ্লুওরোথিলিন থেকে তৈরি ক্ষয় প্রতিরোধী সেন্সর হাউজিং |
প্রযুক্তিগত সূচক
| পরিমাপ পরিসীমা |
0.৩৫ মি, ০৩৮ মি, ০৫১২ মি |
| অন্ধ দাগ |
<০.৩ মি, <০.৫ মি |
| উৎক্ষেপণ কোণ |
12° ছোট ডিসপ্লে রেজোলিউশনঃ 1 মিমি |
| সঠিকতা |
±0.3% × পরিসীমা |
| প্রদর্শনী |
চারটি অঙ্ক এবং আটটি সেগমেন্টঃ 0.5 ইঞ্চি LED |
| কাজের ঘনত্ব |
20KHz ~ 43.0KHz (মডেল স্পেসিফিকেশন অনুযায়ী পরিবর্তিত হয়) |
| সাইট সেটিংস |
ক্যালিব্রেশন স্তর মিটার বোতামের মাধ্যমে সম্পন্ন করা হয়ঃ কারখানার ক্যালিব্রেশন, সাইটে ক্যালিব্রেশন করা যেতে পারে |
| অ্যানালগ আউটপুট সংকেত |
৪২০ এমএ লোড>৩০০Ω; ০৫ ভোল্ট; ১৫ ভোল্ট |
| ডিজিটাল আউটপুট |
RS485 (মডবাস সমর্থন করে) এনপিএন সুইচ আউটপুট |
| অপারেটিং ভোল্টেজ |
ডিসি ১২-২৪ ভোল্ট শক্তি খরচ <১.৫ ওয়াট |
| মাত্রা |
Φ83×145×M65 |
| শেল উপাদান |
পিপি |
| ওজন |
272g ((5m); 410g ((12m) |
| ইনস্টলেশন পদ্ধতি |
বাহ্যিক সোজা পাইপ থ্রেড M65 × 1।5 |
| সুরক্ষা স্তর |
আইপি ৬৫ |
| তাপমাত্রা |
-১০°সি ০৬০°সি |
ইনস্টলেশন নীতি
যখন অতিস্বনক তরল স্তর মিটার কাজ করছে, উচ্চ-ফ্রিকোয়েন্সি পালস শব্দ তরঙ্গগুলি ট্রান্সডুসার (সোন্ড) দ্বারা নির্গত হয় এবং পরিমাপ করা বস্তুর পৃষ্ঠ (জল পৃষ্ঠ) দ্বারা প্রতিফলিত হয়।প্রতিফলিত প্রতিধ্বনি একই ট্রান্সডুসার (সোন্ড) দ্বারা গৃহীত হয় এবং একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয়. . ইমপ্লান্ট ট্রান্সমিশন এবং রিসেপশনের মধ্যে সময় (শব্দ তরঙ্গের গতির সময়) ট্রান্সডুসার থেকে বস্তুর পৃষ্ঠের দূরত্বের সমানুপাতিক।শব্দ তরঙ্গ সংক্রমণ দূরত্বের মধ্যে সম্পর্ক S, শব্দ গতি C এবং ট্রান্সমিশন সময় T সূত্র দ্বারা প্রকাশ করা যেতে পারেঃ S= CXT /2
একটি অতিস্বনক তরল স্তর মিটার ইনস্টল করার সময়, অতিস্বনক তরল স্তর মিটারের অন্ধ অঞ্চল সমস্যা বিবেচনা করা আবশ্যক। যখন তরল স্তর অন্ধ অঞ্চলে প্রবেশ করে,অতিস্বনক ট্রান্সমিটার তরল স্তর পরিমাপ করতে পারে নাঅতএব, অতিস্বনক তরল স্তর মিটার পরিমাপ পরিসীমা নির্ধারণ করার সময়, 50 সেমি একটি মার্জিন ছেড়ে দেওয়া আবশ্যক।ট্রান্সমিটার প্রোব সর্বোচ্চ তরল মাত্রার চেয়ে বেশি হতে হবে. অবস্থান প্রায় 50 সেন্টিমিটার। শুধুমাত্র এই ভাবে তরল স্তর সঠিক পর্যবেক্ষণ এবং অতিস্বনক তরল স্তর মিটার নিরাপত্তা নিশ্চিত করা যেতে পারে।
প্রকৃতপক্ষে ব্যবহারের সময়, দুর্বল ইনস্টলেশন বিবেচনার কারণে, তরল স্তর গেইজটি পানিতে ডুবে গিয়েছিল, যার ফলে তরল স্তর গেইজটি সম্পূর্ণ ক্ষতিগ্রস্থ হয়েছিল।
এসজিএম অতিস্বনক স্তর মিটারের বৈশিষ্ট্য
কম দাম, ছোট আকার এবং হালকা ওজন, এটি খাদ্য, রাসায়নিক, অর্ধপরিবাহী এবং অন্যান্য শিল্পে তরল এবং বাল্ক শক্ত পদার্থের যোগাযোগহীন স্তর পরিমাপের জন্য ব্যবহার করা যেতে পারে,এবং দূরবর্তী স্তর পর্যবেক্ষণ এবং পাম্প নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে.
যান্ত্রিক ইনস্টলেশনে মনোযোগ দেওয়া উচিতঃ ইনস্টলেশনটি পরিমাপ করা বস্তুর পৃষ্ঠের সাথে অনুভূমিক হওয়া উচিত, ফোমের বস্তুগুলি পরিমাপ করার জন্য ব্যবহার করা উচিত নয়,এবং পরিমাপ বস্তুর পৃষ্ঠ থেকে অন্ধ অঞ্চল দূরত্বের চেয়ে কম দূরত্বে ইনস্টল করা এড়াতে (অন্ধ অঞ্চল: প্রতিটি পণ্যের একটি মান থাকবে, যা পণ্যের সাথে পরিচিত হবে), এটি বিবেচনা করা উচিত যে বীম ব্লকিং উপকরণ এড়ায় এবং ভরাট মুখ এবং পাত্রে দেয়াল পূরণ করে না।বড় কঠিন বস্তু সনাক্ত করার সময়, পরিমাপ ত্রুটি হ্রাস করার জন্য প্রোব ওরিয়েন্টেশন সামঞ্জস্য করা উচিত।
ক্যাটালগ
| BTSL7100 |
আল্ট্রাসোনিক লেভেল মিটার |
| মডেল |
এ |
এক টুকরো দুই তারের সিস্টেম |
| |
বি |
ইন্টিগ্রেটেড থ্রি-ওয়্যার সিস্টেম |
| |
সি |
ইন্টিগ্রেটেড চার তারের সিস্টেম |
| |
ডি |
চারটি তারের বিভক্ত প্রবাহিত প্রকার |
| |
ই |
চার-ক্যারিয়ার স্ট্যান্ডার্ড টাইপ |
| পরিসীমা অনুপাত |
4 |
L=4m |
| |
6 |
L=6m |
| |
8 |
L=8m |
| |
10 |
L=10m |
| |
12 |
L=12m |
| |
15 |
L=১৫ মি |
| |
20 |
L=20m |
| |
30 |
L=30m |
| |
40 |
L=40m |
| |
কাস্টম |
L=.....m |
| ভোল্টেজ |
ডি |
DC24V এলসিডি তরল স্ফটিক প্রদর্শন |
| |
ই |
DC24V LED ডিজিটাল টিউব ডিসপ্লে |
| |
এ |
এসি 220 ভি এলসিডি তরল স্ফটিক প্রদর্শন |
| প্রোব এক্সটেনশন |
** মিমি |
প্যাকিং ও ডেলিভারি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
