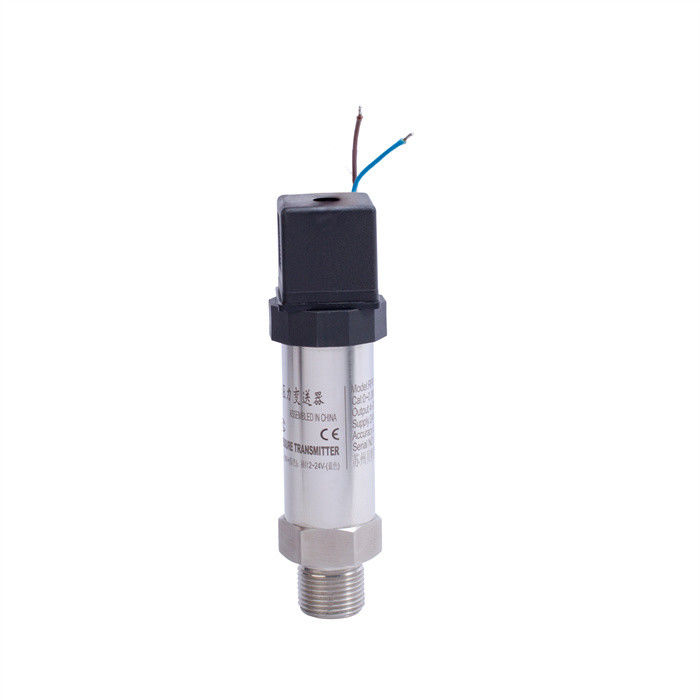

কম্প্যাক্ট চাপ ট্রান্সমিটার ট্রান্সডুসার চাপ যন্ত্র

সার্কিট বোর্ড মডিউল
ট্রান্সমিটারের সার্কিট বোর্ড মডিউলটি একটি সার্কিট বোর্ড যা অ্যাপ্লিকেশন-নির্দিষ্ট ইন্টিগ্রেটেড সার্কিট এবং পৃষ্ঠ প্যাকেজিং প্রযুক্তি ব্যবহার করে।সার্কিট বোর্ড সেন্সর থেকে সংকেত গ্রহণ এবং সংশোধন এবং linearizesসার্কিট বোর্ড মডিউলের আউটপুট অংশ ডিজিটাল সিগন্যালকে একটি এনালগ আউটপুট সিগন্যালে রূপান্তর করে।এবং হার্ট ট্রান্সমিটার হার্ট হ্যান্ড অপারেটর বা উপরের কম্পিউটার সফটওয়্যার সঙ্গে যোগাযোগ করতে পারেন.
1.2.1 এ/ডি রূপান্তর
A/D রূপান্তর সার্কিট একটি 16-বিট কম শক্তির ইন্টিগ্রেটেড সার্কিট ব্যবহার করে ডিমোডুলেটর দ্বারা আউটপুট এনালগ বর্তমানকে ডিজিটাল বর্তমানে রূপান্তর করে।যা মাইক্রোপ্রসেসরকে ইনপুট সিগন্যাল হিসেবে প্রদান করা হয়.
1.2.২ মাইক্রোপ্রসেসর
ট্রান্সমিটারের মাইক্রোপ্রসেসর A/D এবং D/A রূপান্তর নিয়ন্ত্রণ করে, এবং স্ব-নিরীক্ষা সম্পন্ন করতে পারে এবং ডিজিটাল যোগাযোগ উপলব্ধি করতে পারে।একটি ডিজিটাল চাপ মান একটি মাইক্রোপ্রসেসর দ্বারা প্রক্রিয়াজাত করা হয় এবং একটি সংখ্যা হিসাবে সংরক্ষণ করা হয় যাতে সঠিক সংশোধন এবং ইঞ্জিনিয়ারিং ইউনিট রূপান্তর নিশ্চিত করা যায়এছাড়াও, মাইক্রোপ্রসেসর সেন্সর লিনিয়ারাইজেশন, পরিসীমা অনুপাত, ডাম্পিং সময় এবং অন্যান্য ফাংশনগুলিও সম্পন্ন করতে পারে।
1.2.3 EEPROM মেমরি
EEPROM সব কনফিগারেশন, বৈশিষ্ট্য এবং ডিজিটাল সূক্ষ্ম-নিয়ন্ত্রণ পরামিতি সংরক্ষণ করে, মেমরি অ-অস্থির, তাই এমনকি যদি শক্তি বন্ধ,সংরক্ষিত তথ্য এখনও অক্ষত হতে পারে যে কোন সময় বুদ্ধিমান যোগাযোগ অর্জন করতে.
1.2.4 ডি/এ রূপান্তর
ডি/এ রূপান্তর মাইক্রোপ্রসেসর দ্বারা প্রেরিত সংশোধিত ডিজিটাল সিগন্যালকে ৪-২০ এমএ এনালগ সিগন্যালে রূপান্তর করে এবং এটি লুপে আউটপুট করে।
1.2.5 ডিজিটাল যোগাযোগ
ট্রান্সমিটারটি একটি কমিউনিকেটর ব্যবহার করে পরীক্ষা করা হয় এবং কনফিগার করা হয় অথবা যে কোন হোস্ট সিস্টেমের মাধ্যমে যা HART কমিউনিকেশন প্রোটোকল সমর্থন করে যোগাযোগ সম্পূর্ণ করতে।হার্ট প্রোটোকলটি শিল্পের স্ট্যান্ডার্ড BELL202 ফ্রিকোয়েন্সি ফেজ শিফট কীিং (FSK) প্রযুক্তি ব্যবহার করে, 1200Hz বা 2200Hz ডিজিটাল সংকেত 4 ~ 20mA সংকেত উপর superimposed সঙ্গে যোগাযোগ, যোগাযোগ অর্জন, 4 ~ 20mA প্রক্রিয়া ফ্রিকোয়েন্সি সংকেত কোন হস্তক্ষেপ উত্পাদন করে না।

ফাংশনাল প্যারামিটার
ব্যবহারের মাধ্যম: তরল, গ্যাস এবং বাষ্প।
পরিমাপ পরিসীমাঃ পণ্য শংসাপত্র এবং লেবেল দেখুন।
আউটপুট সংকেতঃ দুই-ক্যার 4 ~ 20Ma DC বা 4 ~ 20Ma DC উপর superimposed হার্ট নম্বর
শব্দ সংকেত, ব্যবহারকারীর দ্বারা রৈখিক আউটপুট বা রুট আউটপুট (বিভিন্ন চাপ) এর মুক্ত পছন্দ।
পাওয়ার সাপ্লাইঃ পাওয়ার সাপ্লাই 12 ~ 45VDC, এবং সাধারণ কাজের পাওয়ার সাপ্লাই 24VDC।
লোডঃ সার্কিট বোর্ডের সর্বাধিক লোড প্রতিরোধের RL হলঃ RL = (Vs-12V) /0.023A,
সূত্রের মধ্যে, RL: সর্বাধিক লোড প্রতিরোধের Ω, সর্বাধিক RL যোগাযোগের সময় 600Ω হয়; Vs: পাওয়ার সাপ্লাই
ভোল্টেজ V.

পরিসীমা এবং শূন্য অবস্থানঃ ট্রান্সমিটারটি ইন-প্লেস বোতাম বা হার্ট গ্রহণ করে সামঞ্জস্য করা যেতে পারে
কমিউনিকেটারটি দূরবর্তীভাবে নিয়ন্ত্রিত।
ইতিবাচক এবং নেতিবাচক স্থানান্তরঃ ডিফারেনশিয়াল চাপ ট্রান্সমিটারঃ সর্বোচ্চ ইতিবাচক স্থানান্তরটি পরিমাপ পরিসরের উপরের সীমা (URL)
নিম্নলিখিত হিসাবে একই) পরিমাপ পরিসীমা থেকে পার্থক্য; সর্বোচ্চ নেতিবাচক মাইগ্রেশন URL হয়। চাপ ট্রান্সমিটারঃ Max
ধনাত্মক স্থানান্তর মান হল ইউআরএল এবং পরিমাপ পরিসীমা মধ্যে পার্থক্য।
পরম চাপ ট্রান্সমিটারঃ সর্বোচ্চ ধনাত্মক স্থানান্তর URL এবং পরিমাপ পরিসীমা মধ্যে পার্থক্য; কোন লোড
অভিবাসন করো।
ত্রুটি বিপদাশঙ্কাঃ স্ব-নির্ণয়ের প্রোগ্রামটি 22mA বা তার কম আউটপুট সহ একটি ত্রুটি সনাক্ত করে
৩.৯ এমএ অ্যালার্মে, অ্যালার্ম উচ্চ এবং নিম্ন সংকেতটি বৈদ্যুতিন উপাদান সুইচ দ্বারা নির্বাচন করা যেতে পারে।
ট্রান্সমিটার অবস্থা লিখুন সুরক্ষাঃ ট্রান্সমিটার কনফিগারেশন প্রতিরোধ করার জন্য একটি ইলেকট্রনিক উপাদান একটি সুইচ টগল করুন
পরিবর্তন।
তাপমাত্রা পরিসীমাঃ ইলেকট্রনিক সার্কিটঃ -30 ~ +85°C

সংবেদনশীল উপাদান (সিলিকন তেল দিয়ে ভরা): -40 ~ +104°C (ইনার্ট তেল দিয়ে ভরা): -184 ~ +71°C
সঞ্চয় তাপমাত্রাঃ -30 ~ +85°C
স্টার্ট সময়ঃ সর্বোচ্চ ডাম্পিং < ২ সেকেন্ড
ভলিউম শোষণঃ < 0.16 সেমি3
ডিম্পিংঃ বৈদ্যুতিক ডিম্পিং 0 ~ 16s, 0.1s ব্যবধানে সামঞ্জস্য করা যেতে পারে, সংবেদনশীল উপাদান (চার্জ
সিলিকন তেল) প্রাকৃতিক সময় 0.2s, পরিসীমা কোড 3 damping সময় 0.4s হয়।

প্যাকিং ও ডেলিভারি


প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
