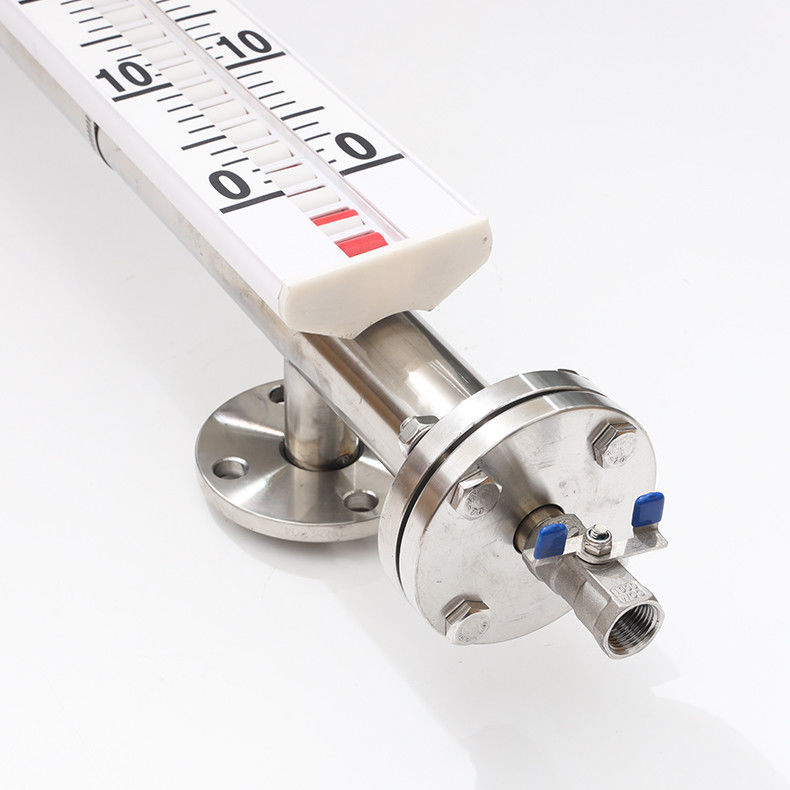

ম্যাগনেটিক ফ্ল্যাপ তরল স্তর মিটার তরল স্তর পরিমাপ ডিভাইস

 UZ-AF চৌম্বকীয় ভাসমান স্তর পরিমাপকারী

বর্ণনা
যেমন চিত্রটিতে দেখানো হয়েছে, চৌম্বকীয় ভাসমান স্তরগামী মানদণ্ডটি ভাসমানতা নীতি এবং চৌম্বকীয় সংযোগের উপর ভিত্তি করে তৈরি করা হয়। যখন পরিমাপ করা পাত্রে তরল স্তর বৃদ্ধি বা হ্রাস পায়,স্তর গেজের প্রধান নল মধ্যে ভাসমান এছাড়াও বৃদ্ধি বা পতনশীল. ভাসমান মধ্যে চৌম্বকীয় ইস্পাত চৌম্বকীয় সংযোগ মাধ্যমে ফ্লিপ কলাম সূচক প্রেরণ করা হয়, লাল এবং সাদা ফ্লিপ কলাম ফ্লিপ ড্রাইভ। যখন তরল স্তর বৃদ্ধি পায়,ফ্লিপ কলামটি সাদা থেকে লাল হয়ে যায়; যখন তরল স্তর কমে যায়, তখন ফ্লিপ কলামটি লাল থেকে সাদা হয়ে যায়। সূচকের লাল এবং সাদা সীমানাটি পাত্রে মাঝারি স্তরের প্রকৃত উচ্চতা,এইভাবে তরল স্তর নির্দেশ উপলব্ধি.

মৌলিক পরামিতি
পরিমাপ পরিসীমাঃ (200-25000) মিমি
নির্ভুলতাঃ ১০ মিমি
মাঝারি তাপমাত্রাঃ ≤450°C
কাজের চাপঃ ≤32MPa
মাঝারি ঘনত্বঃ ≥0.45g/cm3
মাঝারি সান্দ্রতাঃ ≤0.4Pa·S
সংযোগ ফ্ল্যাঞ্জঃ GB9119-2000 স্ট্যান্ডার্ড, গ্রাহকের প্রকৃত প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
দ্রষ্টব্যঃ যখন লেভেলগ্রেডের ইনস্টলেশনটি পরিবেশের দ্বারা প্রভাবিত হয়, স্থানিক অবস্থান L1≤300mm, যা অর্ডার করার সময় স্পষ্টভাবে উল্লেখ করা উচিত।


জাগ্রত নীতি
ইউএইচজেড / সি সিরিজ চৌম্বকীয় ফ্লিপ কলাম তরল স্তর মিটার উড়ন্ত এবং চৌম্বকীয় কাপলিংয়ের নীতির উপর ভিত্তি করে। The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). 180°C ঘোরান এবং সাদা প্রদর্শন করুন) পরিমাপ এবং পরিমাপ তরল স্তর অবস্থান প্রদর্শন করার উদ্দেশ্য অর্জন। নির্দিষ্ট ব্যাখ্যা হলঃইউএইচজেড / সি সিরিজ চৌম্বকীয় ফ্লিপ কলাম তরল স্তর মিটার একটি গহ্বর যে ভাসমান accommodates আছেএটি ফ্ল্যাঞ্জ বা অন্যান্য ইন্টারফেসের মাধ্যমে কন্টেইনারের সাথে সংযোগ স্থাপন করে; এই ভাবে,গহ্বরের ভিতরে তরল স্তরটি পাত্রে তরল স্তরের সাথে একই উচ্চতায় থাকে, তাই গহ্বরের মধ্যে ভাসমানটি কন্টেইনারের তরল স্তরের উত্থান এবং পতনের সাথে সাথে উঠবে এবং নেমে আসবে; আমরা এই সময়ে তরল স্তর দেখতে পারি না, তাই আমরা গহ্বরের বাইরে একটি ভাসমান ইনস্টল করেছি।একটি ফ্লিপ কলাম প্রদর্শনকারণ আমরা যখন ভাসমান তৈরি করেছি, আমরা ভাসমানের সংযোগস্থলে একটি চৌম্বকীয় ইস্পাত ইনস্টল করেছি যা তরল এবং ভাসমান অংশে ডুবে যায়। যখন এটি এবং ভাসমান তরল স্তরের সাথে উঠে যায় এবং পড়ে যায়,এর চৌম্বকত্ব শেল মাধ্যমে ফ্লিপ কলামে প্রেরণ করা হয়. প্রদর্শন, 180° ফ্লিপ করার জন্য চৌম্বকীয় ফ্লিপ কলাম ধাক্কা; চৌম্বকীয় ফ্লিপ কলাম দুটি অর্ধ-সিলিন্ডার গঠিত একটি সিলিন্ডার, লাল এবং সাদা,প্রদর্শনের বাইরে ফ্লিপ কলামের দিকে রঙ 180 ° ফ্লিপ করার পরে পরিবর্তন হবে (তরল স্তরের নীচে লাল), তরল স্তরের উপরে সাদা) ), দুটি রঙের জংশন তরল স্তরের উচ্চতা। প্রতিটি চৌম্বকীয় ফ্লিপ কলামের একটি দুই-রঙের অক্ষীয়ভাবে সমান্তরাল কাঠামো রয়েছে।দুই চৌম্বকীয় ফ্লিপ কলামের মধ্যে দূরত্ব 10mm বা 20mm হয়গ্যাসের অংশ এবং তরল পর্যায়ে অংশ নির্দেশ করার জন্য সাদা এবং লাল ব্যবহৃত হয়।এছাড়াও আপনি নীচের অংশ সাদা তরল অংশ নির্দেশ করতে এবং উপরের অংশ লাল গ্যাস নির্দেশ করতে নির্বাচন করতে পারেন. অংশ. লাল এবং সাদা intersection তরল এবং গ্যাস ফেজ মধ্যে সীমানা হয়.এই তরল লেভেল গেজটি বিভিন্ন ঘনত্বের দুটি মিডিয়াগুলির মধ্যে ইন্টারফেস পরিমাপের জন্যও ব্যবহার করা যেতে পারে.
ইউএইচজেড / সি সিরিজ চৌম্বকীয় ফ্লিপ কলাম তরল স্তর মিটার নিয়ন্ত্রণ টাইপ চৌম্বকীয় ফ্লিপ প্লেট তরল স্তর মিটার উপর ভিত্তি করে এবং একটি চৌম্বকীয় সুইচ যোগ করা হয়। তরল স্তর পর্যবেক্ষণ করার সময়,চৌম্বকীয় সুইচ সংকেত তরল স্তর নিয়ন্ত্রণ বা অ্যালার্ম ব্যবহার করা যেতে পারে; দূরবর্তী ট্রান্সমিশন টাইপ একটি 4 ~ 20mA ট্রান্সমিশন সেন্সর যোগ করা হয় যা চৌম্বকীয় ফ্লিপ কলাম তরল স্তর পরিমাপ উপর ভিত্তি করে।তরল স্তরের পরিবর্তনগুলি ট্রান্সমিশন সেন্সরের মাধ্যমে নিয়ন্ত্রণ কক্ষে প্রেরণ করা হয়, তারের এবং দূরবর্তী নিয়ন্ত্রণ অর্জন করার জন্য যন্ত্রপাতি।

স্পেসিফিকেশন

ইউএইচজেড/সি সিরিজ চৌম্বকীয় ফ্লিপ কলাম তরল স্তর মিটার পণ্য বৈশিষ্ট্য
ইউএইচজেড/সি সিরিজের ম্যাগনেটিক ফ্লিপ কলাম লেভেল গেজের ভিজা অংশগুলি 321, 316, 316L, 304, 321 আচ্ছাদিত পিটিএফই (পলিটেট্রাফ্লুওরোথিলিন), পিভিসি, পিপি এবং অন্যান্য উপকরণ থেকে তৈরি।অপারেশন স্থিতিশীল এবং নির্ভরযোগ্য. এই পণ্যটি HG / T2742-95 মেনে চলে, ফ্ল্যাঞ্জ HG/20592-97 মান মেনে চলে। পণ্য বৈশিষ্ট্য খুব গুরুত্বপূর্ণঃ
1. নকশাটি সহজ, কমপ্যাক্ট, শক্ত এবং নির্ভরযোগ্য, দীর্ঘ জীবনকাল, রক্ষণাবেক্ষণ মুক্ত এবং বহিরঙ্গনে বহু বছর ধরে ইনস্টল এবং ব্যবহার করা যেতে পারে;
2. পরিমাপ টিউব সম্পূর্ণরূপে তরল স্তর প্রদর্শন অংশ, তরল স্তর ট্রান্সমিটার এবং এলার্ম সুইচ থেকে চাপ এবং গ্যাস প্রতিরোধের পরিপ্রেক্ষিতে বিচ্ছিন্ন;
3. বিস্তৃত কাজের চাপ পরিসীমা, চাপ প্রতিরোধ ≤16MPa;
4. বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা, সাধারণ টাইপ ≤ 350°C,
রিমোট ট্রান্সমিশন টাইপ ≤80°C, অ্যান্টি-কোরোশন টাইপ ≤120°C
5. ব্যাপকভাবে অত্যন্ত ক্ষয়কারী, জ্বলনযোগ্য, বিস্ফোরক, বিষাক্ত এবং অন্যান্য তরল স্তর পরিমাপ জন্য ব্যবহৃত;
6. প্রতিটি মডেল উচ্চ এবং নিম্ন তরল স্তরের স্বয়ংক্রিয় অ্যালার্ম উপলব্ধি করতে এক বা একাধিক টিপ-অন / অফ অ্যালার্ম সুইচ দিয়ে সজ্জিত করা যেতে পারে;
7প্রতিটি মডেল দূরবর্তী কেন্দ্রীয় পরিমাপ এবং নিয়ন্ত্রণ অর্জনের জন্য একটি 4-20mA তরল স্তর সেন্সর দিয়ে সজ্জিত করা যেতে পারে।
ইউএইচজেড/সি সিরিজ চৌম্বকীয় ফ্লিপ কলাম তরল স্তর মিটার পণ্য প্রযোজ্য
ইউএইচজেড / সি সিরিজ চৌম্বকীয় ফ্লিপ কলাম লেভেল গেজ বিভিন্ন তরল স্টোরেজ ট্যাঙ্ক, স্টোরেজ ট্যাঙ্ক, তরল স্টোরেজ পুল, প্রতিক্রিয়া ট্যাঙ্ক, খাওয়ানো ট্যাঙ্ক, ইত্যাদিতে ব্যাপকভাবে ব্যবহার করা যেতে পারেতেলক্ষেত্রতেল পণ্য, তরল গ্যাস, তরল অ্যামোনিয়া, শক্তিশালী অ্যাসিড এবং ক্ষারীয় তরল, বিদ্যুৎ কেন্দ্রের বয়লার ড্রাম, ডিএএটার, ড্রেন ট্যাঙ্ক, রিটার্ন ওয়াটার ট্যাঙ্ক,উচ্চ ও নিম্ন চাপের হিটার, কনডেন্সার, বাষ্পীভবন এবং অন্যান্য চাপের পাত্রে 321, 304, 321+ আচ্ছাদিত (F46, F4, PTFE), 316, 316L, পিভিসি, পিপি সামঞ্জস্যপূর্ণ তরল মাধ্যম তরল স্তর,তরল পৃষ্ঠ এবং দুটি ভিন্ন মিডিয়া ইন্টারফেস পরিমাপ এবং প্রদর্শন. ব্যবহারকারীদের জন্য বিভিন্ন ধরণের ইনস্টলেশন ফর্ম রয়েছে যা বিভিন্ন অনুষ্ঠান এবং পরিবেশের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে পারে।অভ্যন্তরীণভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী, বিভিন্ন ব্যবহারের ক্ষেত্রে প্রয়োজনীয়তা পূরণ করতে পারে।
ইউএইচজেড/সি সিরিজ চৌম্বকীয় ফ্লিপ কলাম তরল স্তর মিটার অতিরিক্ত ফাংশন বিকল্প
বিভিন্ন অনুষ্ঠান এবং পরিবেশের চাহিদা মেটাতে, নিম্নলিখিত বিকল্পগুলি যুক্ত করা যেতে পারেঃ
1. প্রতিটি মডেল একটি ঐচ্ছিক প্যাসিভ স্ব-রক্ষণাবেক্ষণ ON / OFF এলার্ম সুইচ দিয়ে সজ্জিত করা যেতে পারে স্বয়ংক্রিয় নিয়ন্ত্রণ বা উচ্চ এবং নিম্ন তরল মাত্রা এলার্ম উপলব্ধি করতে;
2প্রতিটি মডেল দূরবর্তী কেন্দ্রীয় পরিমাপ এবং নিয়ন্ত্রণ অর্জনের জন্য একটি 4-20mA তরল স্তর সেন্সর দিয়ে সজ্জিত করা যেতে পারে।
3তরল স্তর পরিমাপের নীচে থাকা ড্রেন ভালভ ব্যবহারের সময় ড্রেনিংয়ের সুবিধা দেয়।

​

প্যাকিং ও ডেলিভারি


প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্ন: উপযুক্ত মডেল বেছে নেওয়ার জন্য কোন তথ্য দিতে হবে?
উঃ অ্যাপ্লিকেশন ক্ষেত্র, নামমাত্র চাপ, মাঝারি এবং মাঝারি তাপমাত্রা, বিদ্যুৎ সরবরাহ, আউটপুট,
প্রবাহ পরিসীমা, নির্ভুলতা, সংযোগ এবং অন্যান্য পরামিতি।
2প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা একটি আইএসও অনুমোদিত প্রস্তুতকারক যা স্তর এবং প্রবাহ পরিমাপ যন্ত্রগুলিতে বিশেষজ্ঞ।
OEM & ODM পরিষেবা উপলব্ধ। চীনে আমাদের দেখার জন্য স্বাগতম।
3প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের সহযোগিতা শুরু করার জন্য, নমুনা অর্ডার গ্রহণযোগ্য।
4প্রশ্ন: ইন্টেলিজেন্ট মিনি মাইক্রো টারবাইন ফুয়েল অয়েল ডিজেল ফ্লো মিটারের জন্য আপনার ডেলিভারি তারিখ কত?
উত্তর: ডেলিভারি তারিখটি পেমেন্ট পাওয়ার পর প্রায় 3-15 কার্যদিবস।
5প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উঃ আমরা টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন সমর্থন করি।
ভর উৎপাদন অর্ডারের জন্য, এটি 30% অগ্রিম আমানত এবং চালানের আগে 70% ব্যালেন্স।
6প্রশ্ন: ফ্লো মিটারের জন্য কি আপনার গ্যারান্টি আছে?
উত্তর: হ্যাঁ, আমাদের ১২ মাসের ওয়ারেন্টি আছে।
